内江隔离开关触指压力测试仪 随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。1.1产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；

内江隔离开关触指压力测试仪产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃

内江隔离开关触指压力测试仪技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V

内江隔离开关触指压力测试仪产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃

内江隔离开关触指压力测试仪按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸： 标准尺寸：Φ49D55标准尺寸： 标准尺寸：Φ79D109标准尺寸：Φ109五、测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。

内江隔离开关触指压力测试仪 随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。1.1产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；

内江隔离开关触指压力测试仪高压开关动作电压试验(俗称“(高)低电压试验”)是为保证电力系统高压断路器运行的一项基本性电气试验。目前，电力部门基本采用如下两种方式进行试验：1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；②输入输出没有隔离，外壳可能带电，危及人身。鉴于以上情况，我公司研制推出新一代大功率高压开关动作电压试验电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的运行提供了条件。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所。3、仪器输出端严禁短路。4、测试完毕后，用旋钮将电压调制值，关闭电源，再拆除测试线，拆除地线。5、避免剧烈振动。6、对仪器的维修、维护和调整应由专业人员进行。

内江隔离开关触指压力测试仪尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

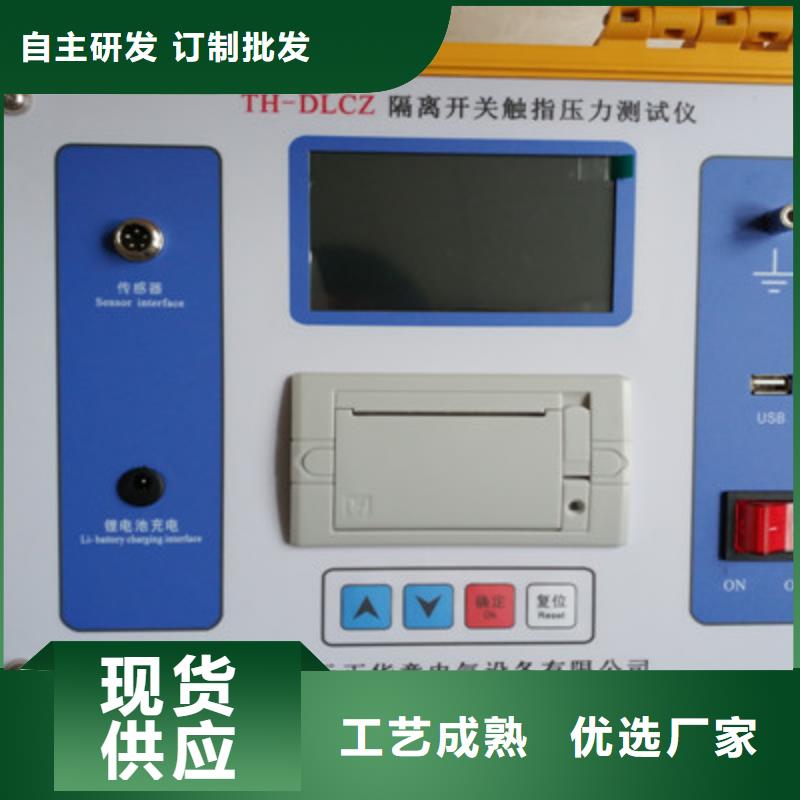

内江隔离开关触指压力测试仪面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量， 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意

内江隔离开关触指压力测试仪如有几对触指则应分别测量DLCZB隔离开关触指压力仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力用DLCZ的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、用DLCZB折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便

内江隔离开关触指压力测试仪 面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②充电接口 内部锂电池充电接口③USB接口仪器升级接口/联机接口④液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑤面板微型打印机打印测试报告及图谱⑥ 功能按键块 上、下移动光标或增、减当前光标处数值⑦传感器接口[确定]选择当前菜单或确认操作[复位]仪器复位传感器接口⑧电源插座开关输入电源AC220V±10％ 50Hz±10％ 1A四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图2） 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意连接好接地线和传感器信号线，
