国友通风天窗供货商

《 建筑标准设计图集:通风采光天窗( 建筑标准设计参考图)(11CJ33)》具有以下特点：1.通风天窗具有外形美观、通风效率高、防雨雪和避风性能好、结构重量轻、安装方便等特点。2.电动采光排烟天窗品种多样化、构造合理、应用广泛，具有较高的市场使用价值。3.天窗采用新材料、新技术、新工艺，产品专业性强，类型多样，设计合理，便于设计选用和施工安装，尤其适用于轻钢结构的建筑。

通风天窗由4跟主骨架、6根次骨架组合而成，直接在车间生产焊接好，做成一个整体。

主骨架和次骨架分别用8*12的镀锌国标螺丝相连接。里面分别有外围板和挡水板和排水管，减速电机控制阀板的启动，外面安装上彩钢板。

次骨架侧面挡雨板彩钢压型而成，泛水包边用彩钢折弯而成，使用年限长，整体感佳，抗风效果更强。

次骨架侧面设导流板，杜绝空寂乱流现象，排气效果更佳。

次骨架上面安装有45°彩钢泛水板，很好的解决了雨天因为下雨过大，而雨往车间里面飘的情况。

在通风天窗安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作，安装完成时的偏差不能超过0.02的标准。

在安装过程中，板与板之间的搭接至关重要，必须严格按照操作规范进行。在屋面板上行走必须穿绝缘软底鞋，同时在施工中，一定要注意屋面板的清洁工作，做到落手清。已防止屋面有铁屑锈蚀和划伤屋面板。

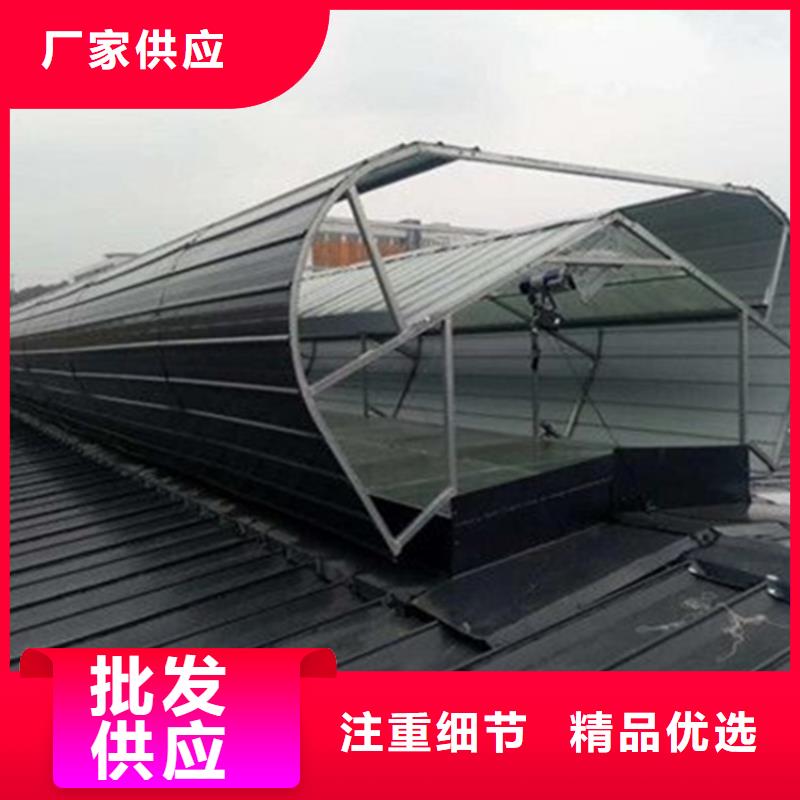

通风排烟天窗结构介绍，钢结构屋顶通风器 通风天窗是由多跟杆件按照一定的网格形式按照节点连接而成的空间结构，通风天窗一般由天窗架、挡雨板、外围护板(挡风板)、排水沟槽、阀板、泛水板、启闭机构等部分组成。具有通风顺畅，进风量大通风效果好，空间受力小、重量轻、刚度大、抗震性能好等优点。

  。

  通风排烟天窗桁架有大骨架和次骨架组成，常用截面规格有方管，圆管H型钢。空间桁架是由方管组成，钢板基座采用工字钢或C型钢焊接。钢结构屋顶大型通风天窗工作原理是利用自然空气流通温差来实现厂房内的通风换气，同时带有自然采光功能，是一种绿色环保的厂房通风设施。

  通风排烟天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、进排风温差、建筑物的高度、热源发生点位置及温度等因素确定通风天窗的规格型号
