随州变压器有载开关测试仪点击【打印】键进入“打印类型设置”界面，选择【在线简略打印（微型打印机）】是使用仪器另配的微型打印机打印出一份简略的测试报告，选择【标准打印】－＞【输出到PDF文件】会生成一个PDF文件格式的测试报告，选择【标准打印】－＞【输出到打印机】需要外接一台打印机，直接打印出测试报告。（在选择打印前，一定要将过渡波形调整显示在屏幕中，以便准确打印出过渡波形）⑺ 结束试验试验结束后，先将“电源启停”按钮置于弹起位置（指示灯熄灭）；将“电源调节”旋钮逆时钟旋转调节到小；再拆除测试线，点击【关机】键关闭仪器，结束试验。5.3.3人工测试操作流程：在自动测试条件不能满足要求，可选择人工测试功能完成测试任务。人工测试操作流程：在“触发设定”模式下选择 “人工”测试，人工测试操作流程与自动测试操作流程是基本相同的，可以参照自动测试操作流程进行。人工测试与自动测试不同处是：人工测试时靠人工手动触发锁定波形（“阀值设定”值不起作用），具体操作是：参见5.3.2节图八，首先启动有载开关，当听到开关切换时，迅速按下【结束】键。程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形，后续操作与自动测试相同。人工测试模式下不能使用“连续测试”功能人工测试操作需要切换开关与点击【结束】键动作配合进行，由于采样速度较快，如果在有载开关切换后，没有及时迅速的按下按下【结束】键，将会出现找不到变化波形的情况。

<随州>天正华意电气设备有限公司

随州变压器有载开关测试仪低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。型变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。

随州变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线

<随州>天正华意电气设备有限公司
随州变压器有载开关交直流测试仪价格低 <随州>天正华意电气设备有限公司

随州变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线

随州变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！

<随州>天正华意电气设备有限公司

随州变压器有载开关测试仪触发测试：交流法测试在点击〖结束〗后自动进入锁存〖触发〗功能，如图九所示，待图九提示界面自动消失后，可启动变压器有载分接开关变换开关位置，当程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形。为操作，测试结束后断开电源输出（按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出）。 调节触发灵敏度：当图九提示界面自动消失后，若这时有载开关尚未动作切换仪器【自动回放】功能就启动了，原因是仪器采到了干扰波形，说明灵敏度太高了，需要增加【阀值设定】中的“标值”或“有效点”，降低触发灵敏度。若开关已经切换完毕后，波形还在继续测试，没有自动回放，说明触发灵敏度太低，需要减小【阀值设定】”中的“标称值”或“有效点”，提高触发灵敏度。通常“标值”设为0.8-2.5左右，“有效点”设为3-5左右。根据现场情况，不同的变压器有载开关需要设定其相应的触发灵敏度，每次改变阀值参数后需重新点击〖测试〗键测试，经过几次反复试验，才能找到 触发状态，待触发值设定合适后，程序会自动扑抓到有载开关的过渡波形。⑷ 单次和连续测试仪器有“单次测试”和“连续测试”两个测试功能方式，“单次测试”是手动控制测试及保存数据，“连续测试”是全自动测试，在 次点击“测试”及“结束”后，连续动作开关，仪器将自动保存数据并进行下次测试。“连续测试”在“采样设置”下拉菜单中进行选择，软件初始默认为“单次测试”，测试方式在“电流量程自动调整”窗口中会有显示，在“人工”测试模式下，无法使用“连续测试”，（建议使用“连续测试”时，先用“单次测试”准确找到并设置好标称值，并成功测试几次后，再使用连续测试方式。）

<随州>天正华意电气设备有限公司

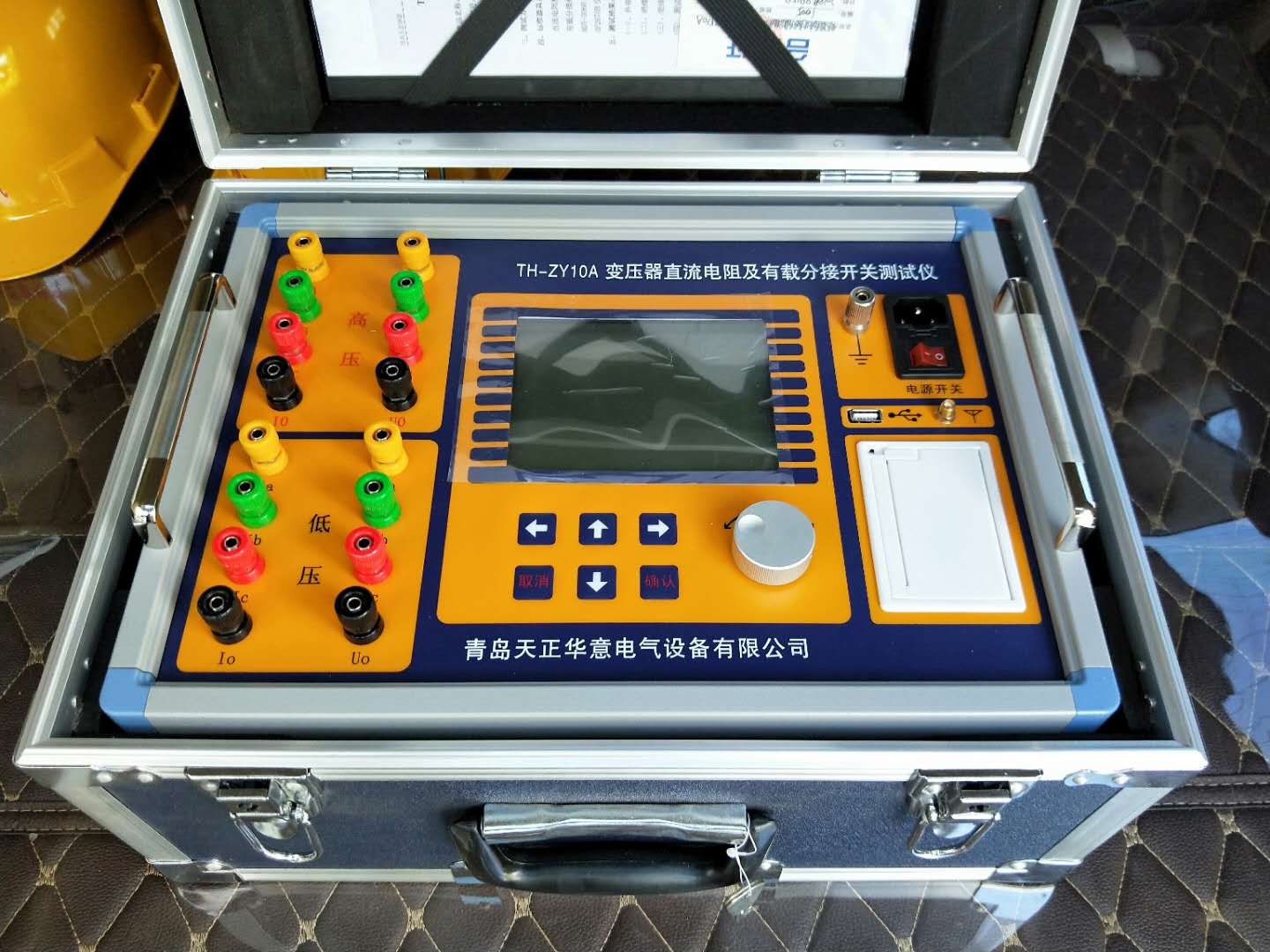

随州变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时

随州变压器有载开关交直流测试仪价格低 <随州>天正华意电气设备有限公司

随州变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。

随州变压器有载开关测试仪阻抗电压进行了频率校正（50Hz）。②接线方法短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图十七所示：图十七 变压器三相负载测试接线图3、变压器三相空载的测量 ①测试方法在主菜单界面选择“三相空载”菜单，按“确认”键进入参数设置界面，如图十八：图十八按 “选择”键选择输入项；←、→ 键用来选择输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数（作为默认值）后进入测量界面。三相空载测试界面如图十九： 图十九在此测量界面按“打印”键可打印数据，按“存储”键存储数据，按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、电压校正系数n=2；波形校正Po=Po′(1+d），d指电压波形畸变系数，通常为负值。B、当试验频率f与额定频率fr有差异、且偏差不大于±5%时，频率校正如下：a、当磁通一定时，频率和电压成正比，施加电压应用Uf′代替Ur，按下式计算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——频率为f时，产生额定磁通的励磁电压，单位为kV；Ur ——频率为额定值fr时的变压器低压侧的额定电压，单位为kV。(三表法测量应显示相电压，故本仪器中Uf为低压侧的额定相电压即Uf= Uf′/ )b、空载损耗按冷轧硅钢片校正。c、当试验频率与额定频率相差不超过±5%时，测得的空载电流不需要校正。②接线方法将三相电源的“Ua”、“Ub”、“Uc”分别接入仪器输入端子的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如变压器有中性点，将中性点接到仪器的“出Uo”接线端子，变压器的高压侧开路。

<随州>天正华意电气设备有限公司

随州变压器有载开关测试仪在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。②接线方法 短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”。黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图七所示：图七2）分相YN型测试①分相YN型测试是指变压器高压侧为YN型连接的变压器，其特点为可以使用单相法直接测出某一相的阻抗参数。在短路阻抗测量界面下选择“2、分相YN型测试”，按“确认”键进入短路阻抗参数设置界面，同图五。输入好参数后，按确认键进入测试界面，如图八。图八在此界面下，按“确认”键记录当前所测绕组的参数，然后按“选择”键更改加压绕组，三相记录完成后，按“←”或 “→”键”进行三相折算，显示如图九所示界面。此时按“返回”键可返回短路阻抗主菜单

随州变压器有载开关测试仪移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、→”键直接翻页。按取消键返回到开机界面。

<随州>天正华意电气设备有限公司

随州变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。

<随州>天正华意电气设备有限公司 随州变压器有载开关交直流测试仪价格低
<随州>天正华意电气设备有限公司

随州变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的RaRbRc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。

随州变压器有载开关交直流测试仪价格低

随州变压器有载开关测试仪 交直流法检测变压器有载开关技术已成熟本产品主要用于开关带绕组状态下，在变电站现场检测变压器有载分接开关的过度波形，开关的电压等级范围是10kV～500kV，测试接线不受变压器绕组结线方式的限制，适应于各种结线组别的三相、单相变压器、电抗器等有载分接开关动作过度波形的测试。本产品使用单相220V电源作为工作电源，将单相电源变换为三相可调试验用电源，将试验电源加到变压器高压侧套管上，启动有载开关切换，本产品能将变压器有载开关带绕组状态下动作过程交流波形录制保存下来，通过观察分析开关切换过程中开关各触点的交流波形，能准确判断出变压器有载开关是否存在过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。本产品设计采用成熟的现代计算机技术、高速采集数据信息处理技术将交流测试技术应用于分接开关现场试验中，采用高速采集数据技术（采集速度达200 k/s/通道以上）对开关过度波形连续采集存储，在开关带绕组状态下能准确捕捉到开关动作过程中所产生的瞬变点（不做滤波处理），测试出的开关过度波形是真实的，通过分析真实的开关过度波形，对波形的解析结果是 性的，不存在无法判读等技术争议问题。交流法测试接线不受变压器绕组结线方式的限制，解决了长期以来在现场采用直流方法试验存在的问题。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到应用。

---
