白银回路电阻测试仪面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。三相测试仪的料物面板图片完全不一样。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。三相接线柱分ABC三相，区域颜色分A相黄色、B相绿色、C相红色。 触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效，K＝B/A或K＝C/A即为电阻之间的比较值。中间大号字体显示电阻、电压、电流。

白银回路电阻测试仪 第三行显示实测电阻率、实测温度。下一行显示标准温度下的折算数据 折算电阻、折算电阻率、标准温度。左上显示区： 显示原始实测电阻平均值、原始实测电阻率平均值、折算标准温度电阻平均值、折算标准温度电阻率平均值。左下参数区：设置三个输出电流档位、测试时间、电阻上限报警值、被测电阻的长度、截面积。右下试验区：（1）三个按钮对应三个电流档的每页试验数据，绿色代表有数据，黑色没有数据。选中按钮（黄色框），将切换显示此电流档的试验数据。（2）提示信息框：简要的说明语句，提示操作过程。（3）系统日历时间显示。（4）命令按钮：功能、设置、测试、帮助。按“功能”按钮和“帮助”接钮，显示上拉菜单，按菜单项可以进行其它操作。 图5 菜单项(3)设置试验参数在主界面上，按“设置”按钮进行设置试验参数界面如图6:图6 设置试验参数界面可以通过数字键盘或下拉菜单项进行设置参数，按“确定”按钮将保存参数到FLASH内存，方便下次使用，不受关机掉停影响。电流次数和输出电流：在此界面设置“电流次数”代表输出不同的电流档位，方便求平均值，可选项为[I1]、[I1/I2]、[I1/I2/I3]三个。[I1]为只输出I1的电流进行测试。[I1/I2]为先输出I1的电流进行测试，接着输出I2的电流进行测试。I1/I2/I3为先输出I1的电流进行测试，接着输出I2的电流进行测试，输出I3的电流进行测试。测试时间：可以设置1-9999S。电阻上限：可以设置0-999999μΩ，被测电阻不超过电阻上限时，试验状态显示为“合格”；被测电阻超过电阻上限时，试验状态显示为“超限”；电流、电压接线不对等显示为无效。长度和截面积：设置被测电阻的长度和截面积，用于计算电阻率。温度设置：将实际温度下的电阻值折算成标准温度下的电阻值。实测选项选择“停用”时，实际温度为预设温度；如果选配了温度传感器，选择“启用”时，实际温度为温度传感器采集的温度值。背景选择和简繁显示：设置屏幕颜色，可以改成图纹蓝底、图纹黑底。选择“简化”项，主界面不显示折算等内容，简洁显示。

<白银>天正华意电气设备有限公司

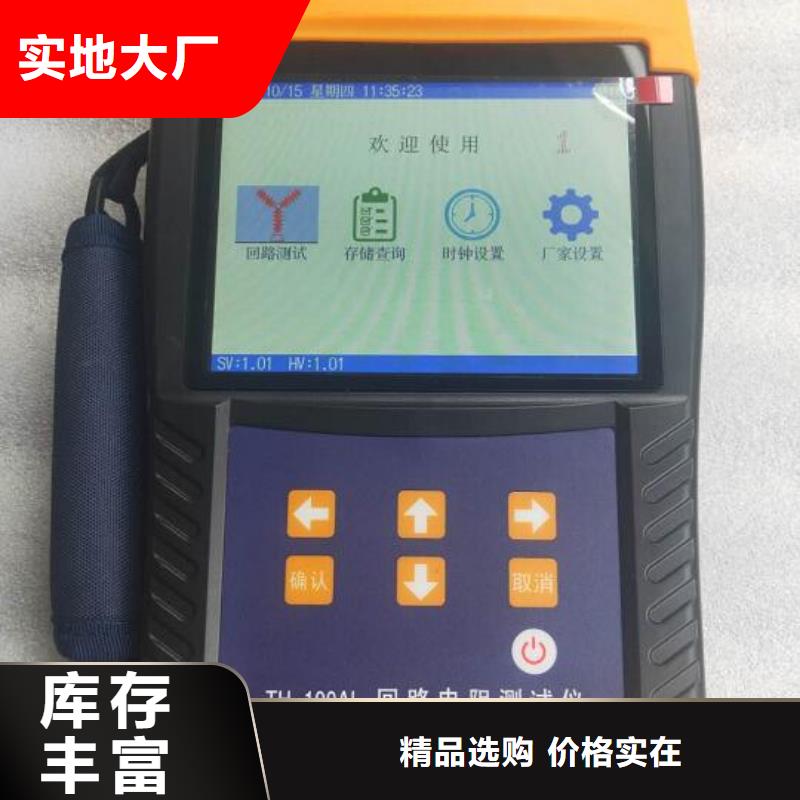

白银回路电阻测试仪 前 言感谢您使用本公司的产品。为了让您尽快熟练的操作本产品，我们随机配备了内容详细的使用说明书，从中您可以获取有关产品介绍、使用方法、产品性能以及注意事项等各方面的知识。在次使用产品之前，请务必仔细阅读，这会有助于您更好的使用该产品。在编写本说明书时，我们非常小心和严谨，并认为说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。本公司保留对产品使用功能进行改进和升级的权力，如果发现产品在使用过程中其功能与说明书介绍的不完全一致，请以产品的实际功能为准。在产品的使用过程中如发现有什么问题，请您拨打我们的服务电话，谢谢合作。、产品概述本测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。测试仪主要适用于测试高低压开关的触头接触电阻，高低压电缆线路的直流电阻和其它微欧电阻的测量，测试速度快、准确度高。二、功能特点?输出电流到200A，多档电流可选，测量范围宽。?测量时间多种选择，满足现场各种应用。?量程宽，精度高，分辨率0.1uΩ。?锂电池供电，一次充电可连续进行500次以上测试，测量过程简单、方便。?具有开路保护，过热保护等保护功能。?采用4.3寸工业级高亮度彩色液晶屏，在强阳光下显示清晰可见。?配备外置式打印机，便于数据打印。?具有本机存储和U盘存储，方便数据保存。

<白银>天正华意电气设备有限公司 白银手持全自动接触电阻测试仪广受好评

白银回路电阻测试仪使用操作所有测试线接好以后，代开仪器电源，仪器初始化完成后进入“主菜单”界面，如下图所示。选择“开始测试”，按“确认”键进入“准备测试”界面，如下图。电流：设置本次实验的输出电力以，可选择50A/100A/150A/200A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流。时间：设置本次实验的测试时间，50A/100A可选择“快速”或 “10/20/30/40/50/60秒”150A/200A可选择“快速”或 “5秒”测试过程中可随时按“取消”键停止测试。编号：设置本次实验的试品编号主显示区：显示被测物的电阻值。副显示区：显示被测试品的电压值、电流值和测试时间。“测试结果”如下图。按“左右”键移动光标，按“确认”键执行所选操作。在测试过程中，仪器如过检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，自动打开风扇进行降温，温度降低后自动关闭风扇。继续测量：继续按当前设置参数进行电阻测量。打印数据：将当前的测试结果通过连接外置打印机打印。保存数据：将当前的测试结果保存到本机。在“主菜单”界面，选择“存储查询”，按“确认”键进入“存储记录”界面，如下图。U 盘存储：将本机存储内容保存到外接U盘上。6.4 打印机使用说明使用打印功能时，请先连接外置打印机。打印机上电后，正常时指示灯常亮，缺纸时指示灯闪烁。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入。并拉出一截（超出一点撕纸牙齿），注意把纸放整齐纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头并把旋转扳手推入复位。

<白银>天正华意电气设备有限公司 白银手持全自动接触电阻测试仪广受好评

白银回路电阻测试仪智能回路电阻测试仪 概述TH-100A系列智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。（定做）6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。9.直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。10.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。11.U盘导出试验数据：配有U盘导出数据功能，导出excel文件。12.标准Modbus-RTU：配有RS232接口（可选配改成RS485），通讯协议是标准Modbus-RTU。13.电脑控制及上传数据：配有RS232上位机，通信可以控制、上传、生成word/excel文件。14.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以控制、上传、生成word文件。15.线控操作，方便流水线作业：线控方式（选配），可以外部一线开关（闭合/断开）控制测试/中断，电阻超限输出空节点可以点亮报警灯。16.无线遥控器，快捷方便：选配遥控器（选配），一键测试、一键中断测试，可定制遥控器显示试验状态。17.温度补偿自动折算电阻：可以预设温度，自动折算标准温度下的电阻值。也可以使用温度传感器（选配）实测温度。

<白银>天正华意电气设备有限公司
白银手持全自动接触电阻测试仪广受好评

白银回路电阻测试仪 概述 常规用途为了满足回路电阻测量的需要，本公司开发研制了一款回路电阻测试仪。本仪器是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。1.2 事项★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。★使用本仪器前一定要认真阅读本手册。★仪器的操作者应具备一般电气设备或仪器的使用常识。★本仪表属高精密仪表，应避免剧烈振动。★对本仪器的维修、维护和调试应由专业人员进行。★在测试过程中，禁止拆卸和移动测试夹和供电线路。产品信息2.1 突出优势?输出电流到100A，两档电流可选，测试量程范围宽。?内置超大容量锂电池，一次充电可进行600次以上测试。?测试简单、操作方便，可连续工作8小时以上。?100A测试时，长测试时间可达60秒，满足现场各种使用场景。?量程宽、精度高，100A时可达10mΩ。?具有开路提示、过热保护等完善的保护功能。?菜单简单友好，显示数据清晰易读，阳光下可清晰显示。?5分钟无操作自动关机。?具有本机存储和U盘存储，可存储99组。?图形界面、直观简洁、支持中英文切换。

白银回路电阻测试仪 性能特点1、仪器可以使用手机通过专用软件全程控制仪器，测试数据固定格式存储手机上，便于任何时刻数据查询。2、具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。 3、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。4、输出电压高，测量量程宽。5、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。6、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。7、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，随时查阅9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。10、自带面板式微型打印机，可汉化打印测量结果。技术指标测试电流：50A 100A 150A 200A量程：0～100mΩ（50A） 0～50mΩ（100A）0～20mΩ（150A） 0～20mΩ（200A） 分辨率：小0.1μΩ精度：±（0.5％±2个字）功率:1000W工作方式:连续测量工作电源:AC220V±10％ 50HZ使用温度:0～40℃相对湿度:小于等于90％ 无结露外形尺寸：360＊290＊170（mm）重量：主机6.5KG 线箱9.0KG
