商洛异频线路参数测试仪小电流接地系统单相接地时故障电流的暂态分量比稳态故障电流大几倍甚至更大，而且暂态量的频率比较高，消弧线圈接近开路，补偿感性电流对暂态分量的影响比较小。小波变换从暂态故障电流中提取故障特征，克服了傅里叶变换不能对信号同时进行时频局部化分析的缺点，可以对信号进行分析，特别是对暂态突变信号或微弱信号的变化敏感，能可靠地提取出故障特征，显著地提高了故障选线的精度和可靠性。小波分析法利用接地初始时的一段波形来分析。每条线路，由于长短不一，阻抗值不同导致暂态过程中零序电流所含的谐波分量不同，线路越短，高频分量越多。小波分析法提取某一频率段的谐波分量后，各支路的零序电流分布也满足上述结论。而且，突出的优点是，这种分析法能克服消弧线圈和CT不平衡的影响，这是因为，消弧线圈在暂态过程中还未起作用，而CT不平衡电流分量已被滤去（选择频段时去掉基波分量）。但小波分析法在稳态时要同谐波法和能量法相结合。整个装置工作过程如下：系统无单相接地故障时，装置处于监视状态，液晶屏显示当前日期与时间，当PT开口三角输出零序电压大于整定值（出厂设置为30V）时，表示系统发生单相接地，此时CPU将采集的零序电压数据和所有的零序电流数据进行滤波、排序、判断、经过多次综合分析后，将接地故障信息（如接地起始时刻、故障线路号、故障累计时间等），送液晶屏显示，并将判断结果送继电器输出或串口输出。4装置硬件组成4.1装置技术说明TH-ZJD型装置的基本组成：由一片DSP统一管理各部分，如图4.1所示。图4.1 装置主要组成部分结构图4.1.1主要组成部分简介各部分及功能简要说明如下：

商洛异频线路参数测试仪输电线路故障定位仪使 用 说 明一、仪器的用途随着我国电力事业的迅速发展及农村电网改造工程的深入进行，目前农电中大量使用110KV、35KV以及10KV的高压输电线网络。然而，由于铁塔上绝缘瓷瓶的质量问题及雷电等自然灾害，常常使一些输电线路上发生绝缘故障，引发停电事故。通过大量实践及现场分析发现，大多数故障都是由于绝缘瓷瓶被击穿所致。具体表现为送电时瓷瓶有电闪络现象引起跳闸；有的呈性击穿，形成高阻泄漏性接地或低阻短路性接地。当然，有时也会发生断线及相间短路故障现象对于数十公里长的输电线路，沿线有数十至数百个铁塔。发生绝缘故障时要迅速排除故障十分困难。常常要派出大量人力沿线爬杆（铁塔），一组一组地检查各塔上瓷瓶状况，或是用红外热成像仪一个瓷瓶一个瓷瓶地探测。效率非常之低，耗费大量人力及时间，所造成的经济损失有时难以估计。为了在线路发生故障时能快速确定故障发生区段及快速定位，有必要利用高科技手段及一些现成的科技成果来处理这样的停电事故。本定位仪利用雷达测距原理，在线路出现高阻泄漏故障及闪络性故障时能较地根据波形测试出故障点距测试端的距离，其误差不超过一根铁塔。此时如果外加足够高的冲击高压，将会在故障瓷瓶上看到放电火花，并听到“叭、叭”放电声。省去了逐塔检测之苦。对于短路或开路故障，也可从波形直接分析确定故障距离。得出结论也就是在数分钟内。真正作到了排除故障快、准、省。

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大
商洛输电线路单相接地故障定位仪优惠幅度大 <商洛>天正华意电气设备有限公司

商洛异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大

商洛异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。二、原理 根据波的传输理论，波在架空线路上传播遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。设： f: 注入的信号频率；v: 注入的信号沿线路传输的速度；: 注入信号的波长；L: 线路长度；因为: f×＝v由理论公式推导，可得出:对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的一半，即: L＝ /2＝0.5V/F。对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的四分之一，即: L＝/4＝0.25V/F。据这一结论，就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步分析。

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大 商洛输电线路单相接地故障定位仪优惠幅度大 <商洛>天正华意电气设备有限公司

商洛异频线路参数测试仪首先用脉冲测距法（低压脉冲法）测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗（大约等于400Ω），甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。测试前，将Q9线与主机输出Q9座相连，Q9线的红夹子与输电线路的一相相连，黑夹子与系统地相连。2.根据被测输电线路的长度，选择脉冲长度一般情况下：＜5Km选取“短距离” 5～10Km选取“中距离”＞10Km选取“长距离”3. 按一下“测试”键，测试屏右下角将弹出一个采样菜单，待完成条结束，屏幕将显示测试的特征波形，并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器，直到回波拐点清晰为止。由于输电线路上有较强的感应电压（可能有数百上千伏），在用低压脉冲法进行测量时，仪器不能直接用夹子线夹在故障相上。如果直接接入线路，将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路，线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上，撤掉短路线，就可正式进行测试了。

商洛异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大 <商洛>天正华意电气设备有限公司

商洛异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

?商洛异频线路参数测试仪操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9尺寸 重量435＊330＊390（主机） 11kg435＊330＊390（电源箱） 46kg10存储器大小200 组 支持U盘数据存储三 面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、输入电源开关9、电源输入插座（AC220）10、打印机3.1、紧急停止按键安装位置：

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大

商洛异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

<商洛>天正华意电气设备有限公司

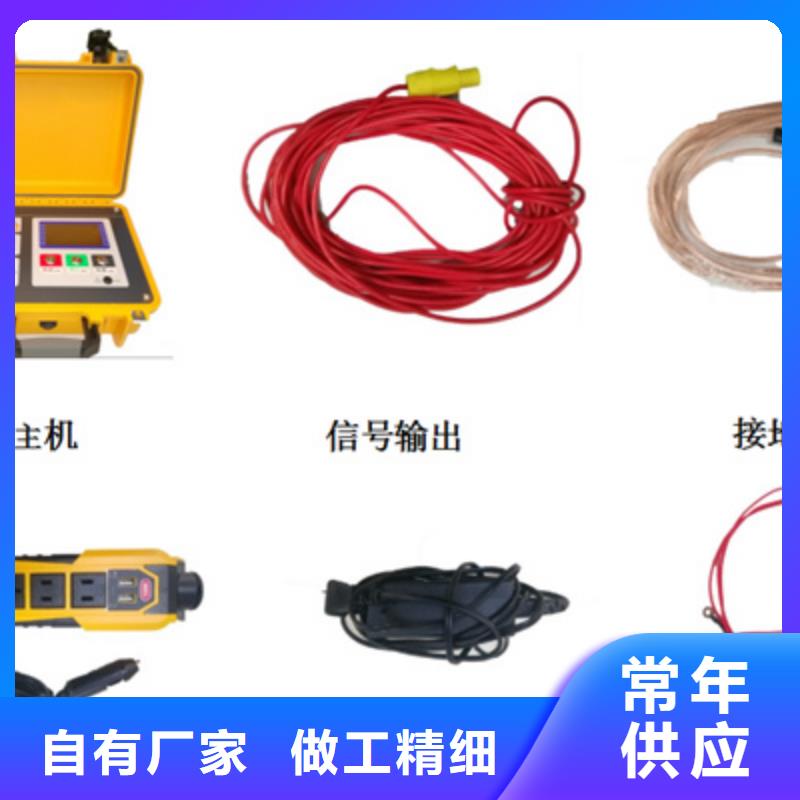

商洛异频线路参数测试仪工作条件：温度 －10～＋45℃，相对湿度 80％，大气压力 750±30mmHg四、仪器的配套装置：1. 测试仪主机 1台2. Q9头测试线 2根3．加长线25米 1根 4．220V电源线 1根5. 电流取样盒 1个6. 使用说明书 1本五、仪器工作原理的简要说明1.仪器组成框图系统说明：本测试仪由特征信号取样处理器（主机）及通用笔记本电脑组成一个完整的输电线路故障检测系统。由专用软件完成高压输电线路常见故障的测试工作，较准确地测量并显示出故障点距测量端的距离。操作简单，查找故障极其方便。是高压输电线路管理维护部门不可或缺的测量设备。基于雷达测距原理，根据输电线路的故障性质可选择不同的测试方法。一般来说，对于输电线路的断路、金属性接地故障采用“脉冲测距法”。而对于常见的绝缘瓷瓶故障所表现的高阻泄漏性故障及高阻闪络性故障，必须利用高压发生器提供一定幅度的冲击高压，迫使故障点闪络放电，形成单次高速闪络波形，即通常所说的“冲击高压闪络测距法”。本机采用超高速A/D数模转换电路及单片机管理系统，首先将测试到的单次特征波形变成数字信号，再由笔记本电脑内专用数据处理程序对数据信号进行分析，并实时在屏幕上显示出测试结果来。我们还可以利用计算机的强大功能对显示的波形进行存储、任意压缩扩展、位移等。由于界面十分友好，全中文菜单提示，触摸屏操作，相当简单。2.测试原理输电线路故障一般可分为三大类：低阻、短路，断路，及高阻故障。

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大

商洛异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。

商洛输电线路单相接地故障定位仪优惠幅度大 <商洛>天正华意电气设备有限公司

商洛异频线路参数测试仪输电线路故障定位仪使 用 说 明一、仪器的用途随着我国电力事业的迅速发展及农村电网改造工程的深入进行，目前农电中大量使用110KV、35KV以及10KV的高压输电线网络。然而，由于铁塔上绝缘瓷瓶的质量问题及雷电等自然灾害，常常使一些输电线路上发生绝缘故障，引发停电事故。通过大量实践及现场分析发现，大多数故障都是由于绝缘瓷瓶被击穿所致。具体表现为送电时瓷瓶有电闪络现象引起跳闸；有的呈性击穿，形成高阻泄漏性接地或低阻短路性接地。当然，有时也会发生断线及相间短路故障现象对于数十公里长的输电线路，沿线有数十至数百个铁塔。发生绝缘故障时要迅速排除故障十分困难。常常要派出大量人力沿线爬杆（铁塔），一组一组地检查各塔上瓷瓶状况，或是用红外热成像仪一个瓷瓶一个瓷瓶地探测。效率非常之低，耗费大量人力及时间，所造成的经济损失有时难以估计。为了在线路发生故障时能快速确定故障发生区段及快速定位，有必要利用高科技手段及一些现成的科技成果来处理这样的停电事故。本定位仪利用雷达测距原理，在线路出现高阻泄漏故障及闪络性故障时能较地根据波形测试出故障点距测试端的距离，其误差不超过一根铁塔。此时如果外加足够高的冲击高压，将会在故障瓷瓶上看到放电火花，并听到“叭、叭”放电声。省去了逐塔检测之苦。对于短路或开路故障，也可从波形直接分析确定故障距离。得出结论也就是在数分钟内。真正作到了排除故障快、准、省。

<商洛>天正华意电气设备有限公司

商洛异频线路参数测试仪 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。

<商洛>天正华意电气设备有限公司 商洛输电线路单相接地故障定位仪优惠幅度大

商洛异频线路参数测试仪测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：如图3—1—。功 能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、接地接线柱安装位置：如图3—1—。功 能：仪器保护接地；注 意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；3.9、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.10、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.11、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板
