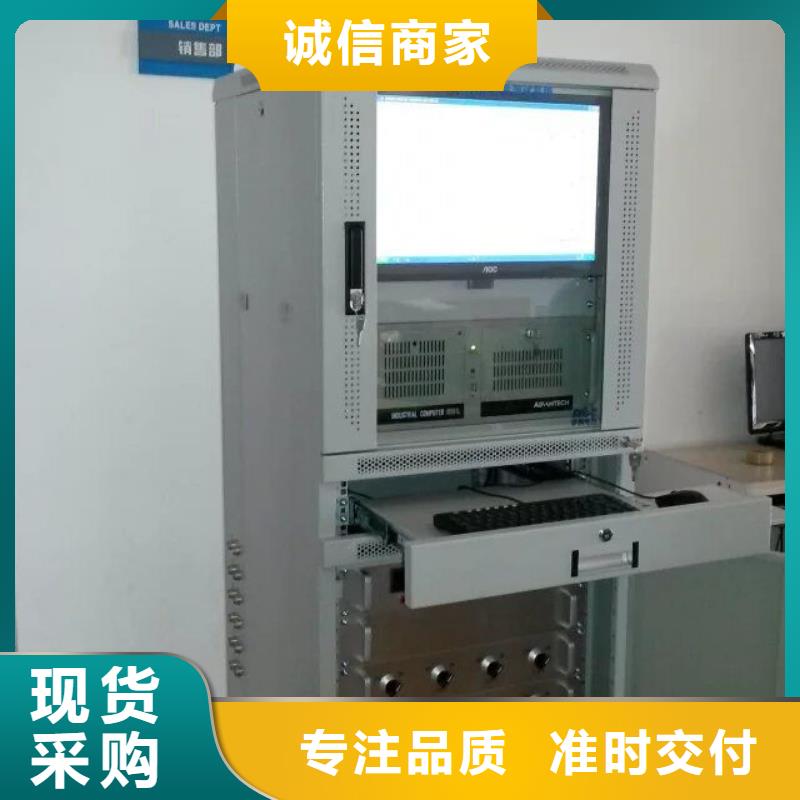

黄山高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中关于上的注意事项以及使用仪器时有下列重要的各显示事项为了防止意外事故及危险请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目表示如不遵照操作者有可能受伤害。警告:此显示的项目表示如不遵照有可能损坏仪器。注意:此显示的项目表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。

黄山高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询
高低压开关柜通电试验台欢迎新老客户来电咨询 <黄山>天正华意电气设备有限公司

黄山高低压开关柜通电试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务： 两年免费质保。注：人为损坏酌情处理。 本产品享受终生维修。 电话技术支持。 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。7、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。8、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。9、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询

黄山高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中关于上的注意事项以及使用仪器时有下列重要的各显示事项为了防止意外事故及危险请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目表示如不遵照操作者有可能受伤害。警告:此显示的项目表示如不遵照有可能损坏仪器。注意:此显示的项目表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询 高低压开关柜通电试验台欢迎新老客户来电咨询 <黄山>天正华意电气设备有限公司

黄山高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

黄山高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询 <黄山>天正华意电气设备有限公司

黄山高低压开关柜通电试验台 公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

黄山高低压开关柜通电试验台 漏电开关测试仪，又叫漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪、是工程质量监督站和建筑公司必备的检测仪器，可以测量漏电开关的动作时间和动作电流。主要用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间。可广泛应用于供电部门，农电部门，漏电保护器生产厂家，建筑、矿山、机床等行业的劳动安检部门以及广大电工等。漏电开关测试仪，由主机、监控软件、测试线、通讯线等组成。具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用。大容量存储500组数据，电压测量范围：1.0V～1000V，测量精度:±3％dgt±3dgt.测试电流从1～1200mA连续可调，测试漏电流动作时间量程为0～999ms。上位机软件具有历史数据读取、查阅、保存、报表等功能。

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询

黄山高低压开关柜通电试验台使用方法1. 测试高压开关分（合）闸起动电压的接线方式见图（1）2. 测试高压开关合闸电压：机壳接地、接通电源后，把电压调到小，按住合闸按钮，旋动调压旋钮，使电压慢慢上升，当高压开关合上闸时，电压表指示的电压值就是合闸电压。3. 测试高压开关分闸电压：按住分闸按钮，其它操作步骤与测试合闸电压相同，当开关分开时，电压表指示的电压即为分闸电压。4.作高压开关测试仪输出电源时，接线方法如图（2）机壳接地后，接通电源调到设定电压值即可。五、注意事项1. 机壳可靠接地。2. 使用本电源时，原有的分、合闸电源必须断开。3. 严禁电源短路。六、操作电源的步骤接线：请按说明书图 1将线连接。1.合闸：目的是检测“合闸”继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 时应可靠合闸。调节电压至 154V 时按操作电源的“合闸”按钮此时开关应可靠合闸。2.分闸：目的是检测分闸继电器在额定电压的 30％ 例：DC 220V 30％＝66V时，按操作电源的“分闸”按钮此时高压开关应不动作。当 DC 220V 65％＝143V 时高压开关应可靠分闸。3.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 调节电压至 154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。七、高压开关操作步骤接线：请按说明书图 2将线连接。1. 合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。2. 分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。

<黄山>天正华意电气设备有限公司

黄山高低压开关柜通电试验台操作说明.1、手动测试部分1.1、首先把试验台上的手自动开关旋转到“手动”的位置1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。5、测试完成后，给定旋钮归零，按下停止按钮。

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询

黄山高低压开关柜通电试验台 当常开触点故障时系统报警并停止测试，关闭所有输出。检测常闭：当选择检测常闭时，辅助开关状态接线应接到常闭触点。当常闭触点故障时系统报警并停止测试，关闭所有输出。都不检测：当选择都不检测时，辅助开关状态接线可不接，悬空。检测辅助开关功能失效 116、计数清零：按“↑”“↓”选择“计数清零” 如图4。再按“确定”键，进入图10由于磨合次数断电自动保存，如上次没有磨合完，磨合次数不为零，如需从零开始磨合，需重新计数清零，当一次磨合结束后系统自动清零。 7、开始磨合：开始磨合前，需接好测试线，调整好电压值，先按“合/分”键，看能否正常动作，并观察显示屏的状态是否合开关状态一致。需要储能的断路器，先按“储能”键，保证能正常储能。按“↑”“↓”选择“开始磨合” 如图4。再按“确定”键， ，确定设置没有问题，选 “开始”进行磨合，如图12。需要暂停按“确定”键。

高低压开关柜通电试验台欢迎新老客户来电咨询 <黄山>天正华意电气设备有限公司

黄山高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

<黄山>天正华意电气设备有限公司

黄山高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中关于上的注意事项以及使用仪器时有下列重要的各显示事项为了防止意外事故及危险请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目表示如不遵照操作者有可能受伤害。警告:此显示的项目表示如不遵照有可能损坏仪器。注意:此显示的项目表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。

<黄山>天正华意电气设备有限公司 高低压开关柜通电试验台欢迎新老客户来电咨询

黄山高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。
