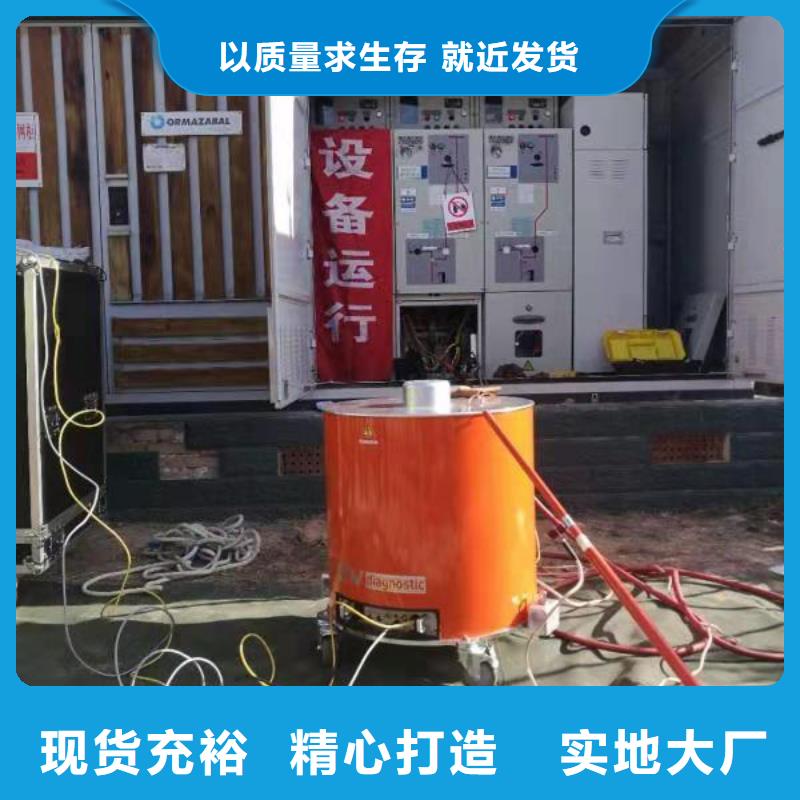

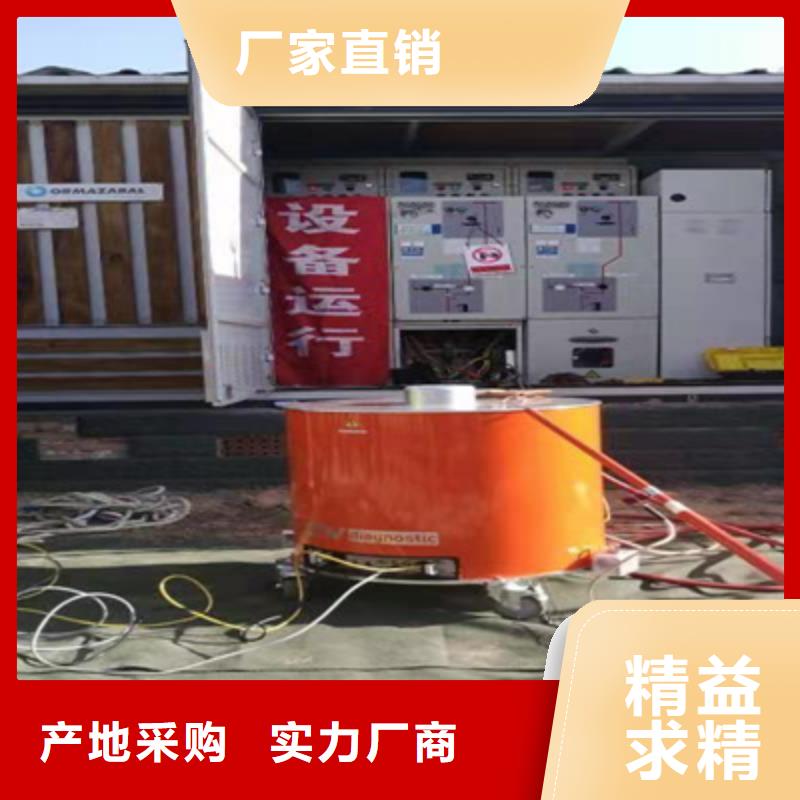

电缆交流耐压振荡波局放测试系统

广东茂名振荡波局放耐压试验系统高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

广东茂名振荡波局放耐压试验系统 为更好地使用本系统请仔细阅读使用说明书，并请妥善保管以备日后使用。本公司保留更改本说明书内容的权利和产品更新导致的表述差异。35kV电缆振荡波局部放电检测系统 OWTS 60青岛天正华意电气OWTS 60适用于测试6kV～35kV电压等级电力电缆。输出电压60kV，输出电流达到10mV，是同类产品中输出功率的设备，节省了现场的试验时间。小可测电压达3kV可轻松覆盖35kV电压等级以下电缆的振荡波试验。图2 青岛天正华意电气OWTS型35kV电缆振荡波局部放电检测系统一、行业标准关于6kV～35kV电缆振荡波测量系统及测试方法的规定1.1 DL/T 1575-2016《6kV～35kV电缆振荡波局部放电测量系统》该标准对6kV～35kV电缆振荡波局放检测系统性能、检验方法、检验规则及标识、包装、运输等提出了具体的要求。1.2 DL/T 1576-2016《6kV～35kV电缆振荡波局部放电测试方法》关于电缆局放处理的规定测试电压及次数根据电缆类型，相应的测试电压及次数如表1所示。若测试过程中发现放电量急剧增加，应停止升压测试，尝试定位排查潜在缺陷。表1 振荡波局部放电试验中各测试电压及次数电缆类型 试验电压U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投运电缆 1 1 3 1 1 3 3 1 3 1 1已投运电缆 1 1 3 1 1 3 3 - - 1 1注：新投运电缆为敷设时间小于1年且未经过大修的电缆；其他情形按已投运电缆考虑临界局部放电量参考值：典型的交联聚乙烯（XLPE）和油纸绝缘（PILC）电缆参考临界局部放电量如表2所示。表2 典型的交联聚乙烯（XLPE）和油纸绝缘（PILC）电缆参考临界局部放电量

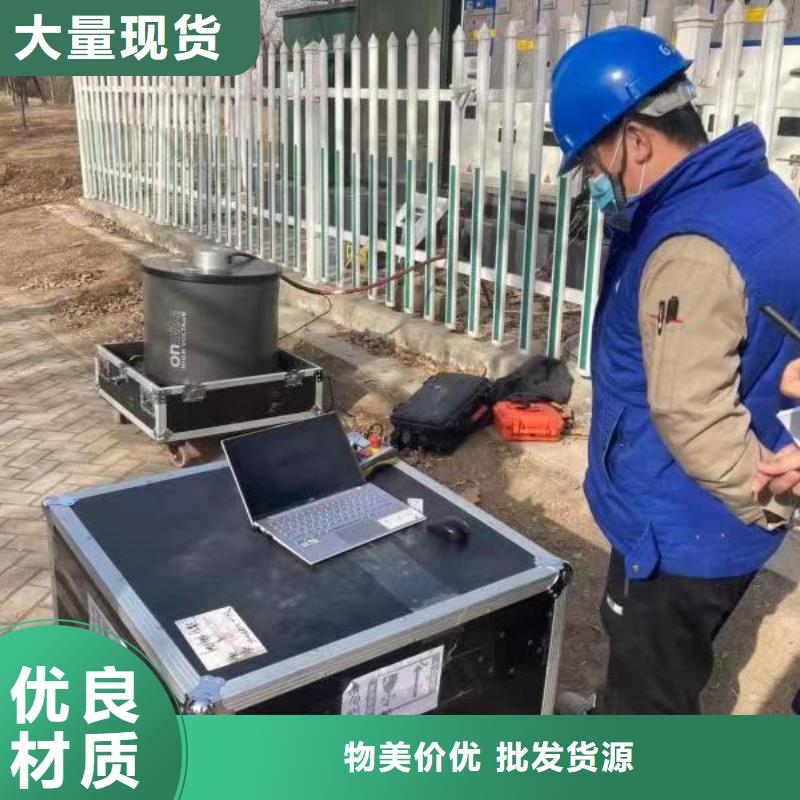

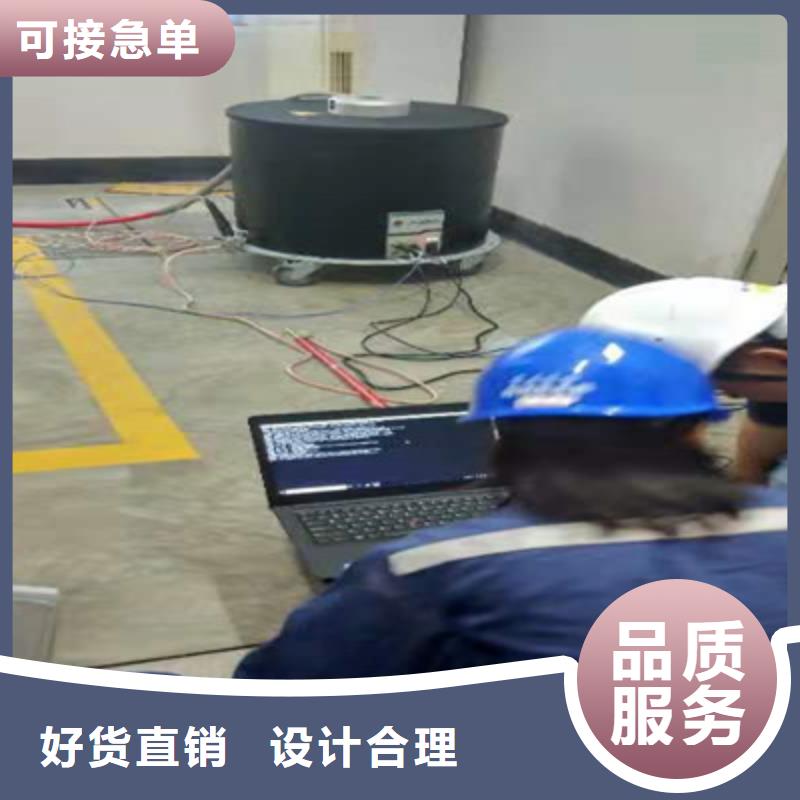

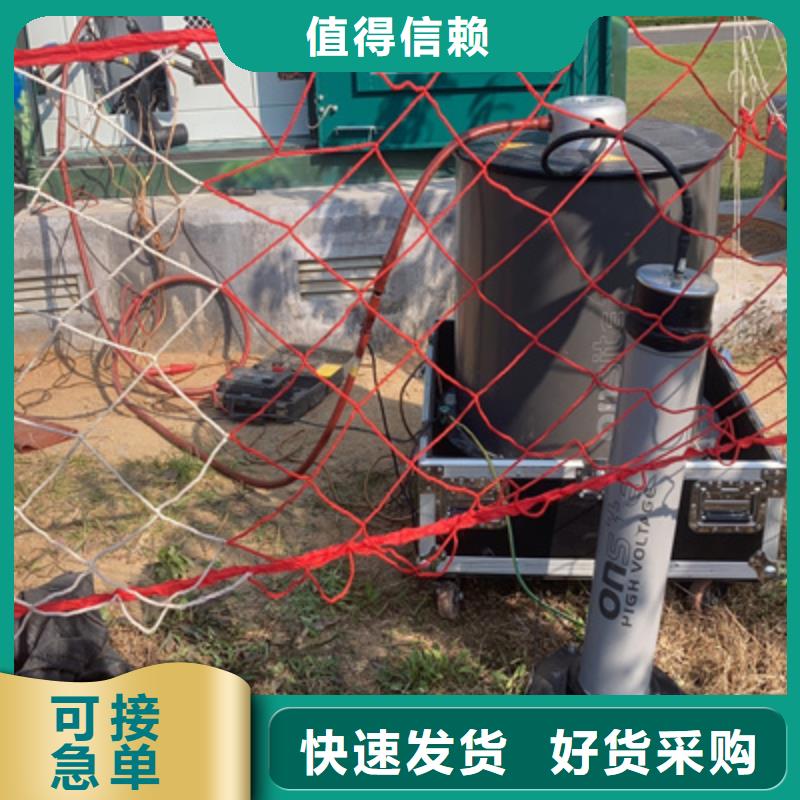

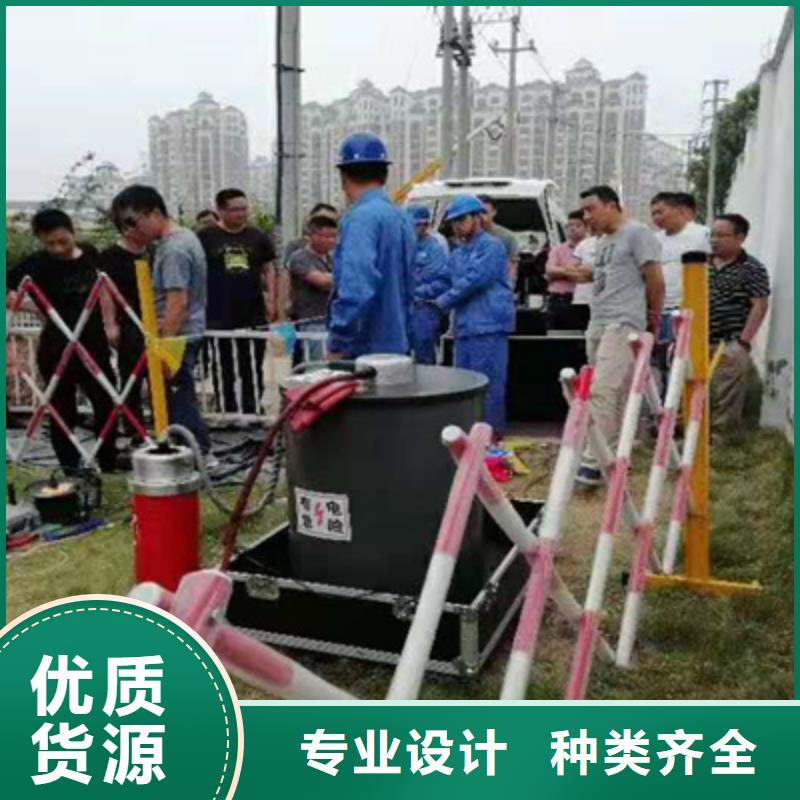

广东茂名振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
