接地引下线导通电阻测试仪保质保量

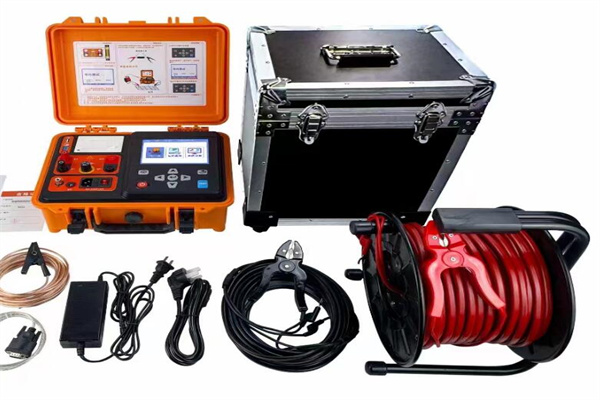

庆阳接地导通测试仪概述电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。

庆阳接地导通测试仪标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、注意事项1、在测试完成后拆线前，一定要按复位键，方可进行拆线。2、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。3、测试夹与的被测品引出端连接时，要注意引出端长期裸露在空气中，引出端的表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。九、仪器成套性直流电阻测试仪主机 一台专用测试线 一套三芯电源线 一条保险管10A打 印 纸 两支两卷使用说明书 一本合 格 证 一张保 修 单 一张接 地 线 一条标 准电 阻 一个装 箱 单 一张十、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

庆阳接地导通测试仪试验接线试验前将随机配置的专用测试线取出，将红色、黑色测试钳线分别夹到连接到被测地网的两根接地引下线上，加持后来回晃动测试钳，以磨掉表面氧化层保证接触良好。测试线另一端连接到仪器面板接线端子，如图2。图2 试验接线2）仪器操作开机界面接地导通测试仪Ver：1.1电池：39.4V 正常2019-01-09 16:32图3 开机界面电池电量充足时按下开机键，仪器屏幕点亮，并显示如图3所示界面。如发现电池电压低于32V，或电池提示“低电”时，应使用随机配置的专用充电器充电，充电操作请参阅“仪器维护”章节。对比度设置：开机界面下按“↑”可增加屏幕显示的对比度，按“↓”可降低屏幕显示的对比度，调整完毕按“F2”保存对比度设置。系统时间设置：开机界面下按“F1”键，配合“↑”键、“↓”键可调整反白区域数值，按“→”键或“←”键可切换反白区域的待调整位，调整完毕按“F2”保存系统时间设置。设置电流：10 A3）电流设置图4 电流设置界面在开机界面下，按“确认”键，即可进入电流设置界面，此时按“↑”键或“↓”键可增加或降低试验电流，可供设置电流选项在1A、5A、10A，可根据试品进行设置，见图4。4）测试显示界面实测电流：0.00A干扰电压：0.00V电阻：0.0000mΩ按确认键进行测试图5测试界面在设置完成并确认接线无误后，按“确认”键即可进入测试界面，

庆阳接地导通测试仪能存储500组数据，电阻测量范围：0.0001Ω～30KΩ，直流电压范围：0.0～1000V，交流电压范围：0.0～750V。监控软件具有在线实时监控与历史查询功能，动态显示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、报表、打印等功能。三.量程及精度测量功能量 程精度分辨力直流电阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流电压0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流电压0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技术规格功 能金属构件之间等电位联结电阻测试，低值电阻测试，地网地极间连接导体的电阻测试，接触电阻测试等直流电阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 电阻分辨率0.0001Ω检测方法四线法测试测试电流≤2A开路电压≤7V功 率测量功率≤15W直流电压量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流电压分辨率0.1V交流电压量程0.0V～750V AC 精度±1.5％rdg±3dgt交流电压分辨率0.1V电 源DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上背 光可控灰白屏背光，适合昏暗场所使用

庆阳接地导通测试仪 测试电表箱与接地与下线之间的等电位电阻值。4．直流电压测试输入仪表直流电压不能超过1000V。测量直流电压时只需要接P1、P2端子， C1、C2端子不要插入测试线，否则可能会损坏仪表。开机后，按一下“”键（屏上显示“U”和“DC”符号）切换到直流电压测试状态，将红测试线一端与仪表V端（P1）端子相连另外一端接被测体的正极，黑测试线与COM端(P2)相连另外一端接被测体的负极，LCD显示实时直流电压值。5．交流电压测试输入仪表交流电压不能超过750V。测量交流电压时只需要接P1、P2端子， C1、C2端子不要插入测试线，否则可能会损坏仪表。开机后，按一下“”键（屏上显示“U”和“AC”符号）切换到交流电压测试状态，将红测试线一端与仪表V端（P1）端子相连另外一端接被测的火线，黑测试线与COM端(P2)相连另外一端接被测的零线，LCD显示实时交流电压值。6．背光控制开机后，按“ ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。7．报警设置开机后，短按“ ”键，开启、关闭报警功能。短按“SET”键可以设置电阻报警值，按“ ”键移动光标，通过按“ ”或“ ”键改变当前数字大小，，再按“SET”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表显示 符号，并发出“嘟--嘟--嘟--”报警声。

庆阳接地导通测试仪概述电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。

庆阳接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

庆阳接地导通测试仪由于本测试仪原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。测试仪及手册上的 “ ”危险标志，使用者必须依照指示进行操作。二.简介TH-3050接地导通电阻测试仪又名微欧计、欧姆计、直流接地电阻测试仪，采用微处理机技术，四线法测试，精密可靠。是检测设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，变压器直流电阻，还可以测量开关、插座触点的接触电阻、线圈、金属导线、焊接点等低值电阻。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。还具备测量直流电压和交流电压功能。TH-3050接地导通电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机大屏LCD显示，一目了然。
