便携式三相电能质量分析仪

潮州电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

潮州电能质量分析仪 三相四线制设备测试接线图在三相四线制接线方式时用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“测试参数”屏查看测量结果。（二）、三相三线制接线方式设备电参量的测量1、测试目的检测被测设备的二路电压、二路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将四个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。三相三线制设备测试接线图在三相三线制接线方式时只用三根电压线，其中黄色导线联接被测设备A相和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的N相电压端子（注意不是B相）、红色导线联接被测设备的C相电压和仪器的C相电压端子；A、C两只钳形电流互感器用来测量被测设备电流的A、C两相，接好线后进入“测试参数”屏查看测量结果。

潮州电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

潮州电能质量分析仪优点：能够对电压很快的进行调整，同时很方便观察变化。缺点：如果改变的内容太多则显得繁琐。方法四：旋转编码器输入 按后下按，出现输入显示状态，通过移动光标到需编辑数值下，再转动微调数值 优点：很方便地调整某一个数值。4.2.5 电流的输入 电流的输入方法类似于电压的输入方法，所不同的是参数设置键不同，升电压按的是，而升电流则按。请参看电压的输入方法一，方法二，方法三，方法四。4.2.6相位的输入方法 操作说明优缺点方法一：快捷键输入即通过按下列快捷键来改变输出的电压电流之间的相位按键所输出同相电压电流之间的相位依次为90优点：便捷地输出常用的几个相位，能满足部分常用设置。缺点：只是有限的几个值，不够灵活。方法二方法三方法四 类似于电压输入的方法二、方法三、方法四，所不同的是参数设置键的不同。如：改变B相电压的角度则按参数设置键改变B相电流的角度则按参数设置键改变B相电流电压的角度则按参数设置键下面给出一个完整的例子，如：设置B相电压的角度为150°依次按键即可。频率的输入有三种方法，类似于电压输入的方法二、方法三、方法四。频率的设置范围是35—65Hz，超过这个范围的设置不能输入。下面给出一个完整的例子，如：设置频率为50.5Hz 依次按键即可。

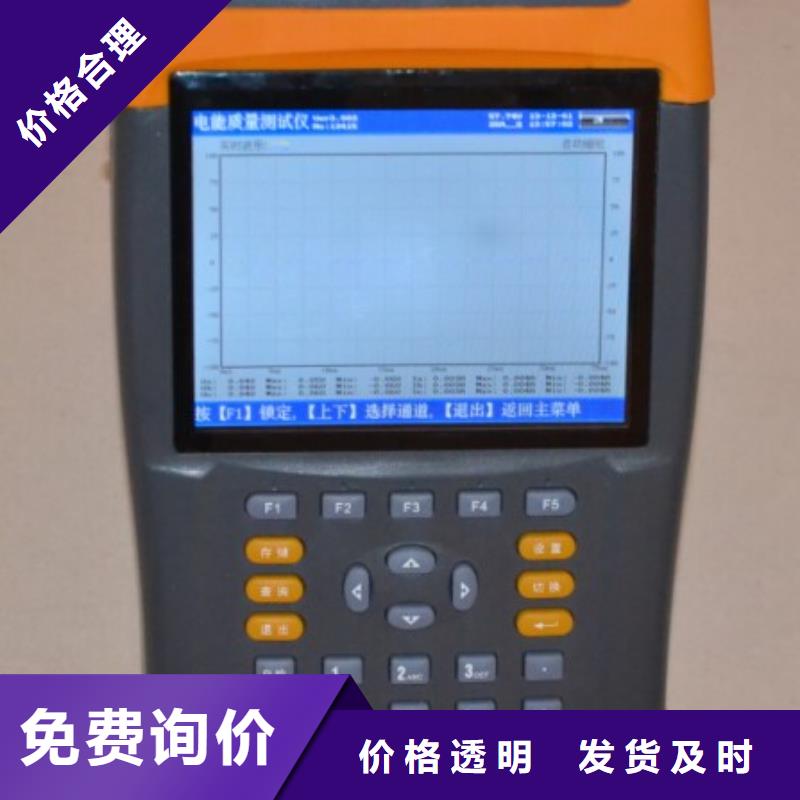

潮州电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

潮州电能质量分析仪 使用方法测试仪配有一条四芯的电压测试线、三只电流测试钳（根据需要可配备到六只）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2％。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）下面就不同的测试项目进行说明。（一）、三相四线制接线方式设备电参量的测量1、测试目的检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

潮州电能质量分析仪 ?电流输入：指用哪种方式进行电流的测量，包括：5A钳表测量方式、25A钳表测量方式、100A中钳表测量方式、500A中钳表测量方式、400A大钳表测量方式(非标配)、2000A大钳表测量方式（非标配），共6种选项。通过←、→键在几种方式间进行切换，选定到所需方式。?额定电压：指被测装置的额定一次侧电压值。共有0.38、6、10、35、66、110、220kV七个档位，按←、→键切换选择，选定到所需档位。?短路容量：短路容量是指电力系统在规定的运行方式下，关注点三相短路时的视在功率，它是表征电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积。?供电容量：供电系统的负荷一般是指用户降压变压器容量，比如多少千伏安。?协议容量：用电人申请并经供电人核准使用电力的 功率或视在功率。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入20130112确认即可。?设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。

潮州电能质量分析仪 本装置乃高科技产品。为充分发挥本仪表的功能，请详细阅读一下有关仪表保养和及有效使用指南。一般概述本装置按照标准设计和进行了相关定型试验的并且在交付时是的。本手册中包含有保证装置处于状态和确保工作所必须遵守的事项和警告信息。在非规定的条件下或方式操作或维修装置可能会影响到性。为了正确、地使用该装置，除了规定的措施之外，操作人员和维修人员还必须遵守通行可接受的程序。为了避免发生伤害或火灾，如果装置被损坏或者怀疑发生了故障，必须将装置关闭。请勿在潮湿、多雨、水雾、粉尘或存在爆炸气体的环境中使用该装置。如果装置的防护措施被削弱，必须将装置置于无效状态，并且防止任何误操作。请立即通知有资质的维护或修理人员。例如，如果装置存在可见的损坏或不能正常地工作，其防护措施就极有可能被削弱了。保护地（或接地）保护等级1——装置在工作时必须通过交流电源电缆的保护地/接地线连接保护地/接地。当电源电缆插入到装置后面板的交流电源插座时，必须保证保护地/接地线的连接先于交流电源火线和零线的连接。

潮州电能质量分析仪 电能误差在主界面点击电能误差按钮进入电能误差试验界面（如图20所示）：图20 电能误差界面1图21 电能误差界面2检定电能误差时，在上面设置好要检定的参数，相别选择单相只输出A相，然后点击检定开始检定（如图21所示），一开始的检定点是0，在检定的过程中，可以通过键盘板的百分比调节区域要调节电流输出，点击功率因素出现侧边按键区域，可以点击选择功率因素来调节。5.控源功能在主界面点击控源按钮进入控源主界面（如图22所示）：图22 控源主界面5.1基本输出基本输出界面能够控制功率源输出三路交流电压、电流信号，一路直流电压、电流信号，以及校验交流电能和直流电压、电流输入采样，信号幅值、相位、频率可调。主界面如下：软件左上方为电压调整区，右上方为电流调整区，左下方为频率调整区，右下方为相位调整区。以下详细介绍各界面功能：在交流源设置中可以设置要输出的交流源参数，点击U按钮出现侧边按钮区域，然后你点击哪个输入框，在点击按钮就可以快速设置参数了。若需要设置谐波，点击谐波设置按钮进入谐波设置界面（如图24所示），点击保存可以增加条数，要删除时可通过键盘板的上下方向键或者点击要删除的那一条。设置好谐波，返回交流源设置界面。然后点击升源按钮进入交流源输出界面（如图25所示）。在交流源输出界面，选择相别调节选择要设置的相别，然后通过下面的按钮弹出侧边栏区域，可点击按钮来设置当前相别的输出，（可通过键盘板的百分比调节区域调节固定相别的电流输出幅度， 为120％）当点击界面的小箭头的时候会出现进入向量图的侧边栏（如图26所示），然后点击即可查看当前交流源所设置的向量图了（如图27所示）。在向量图中，长度代表输出的幅度。

潮州电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

潮州电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。
