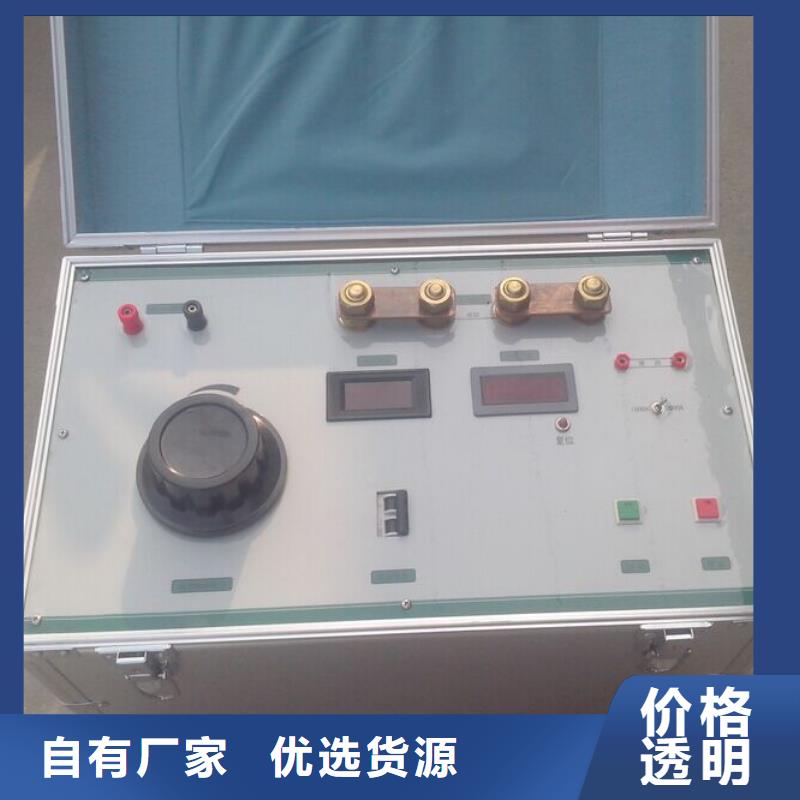

海西大电流发生器大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动程度高，可靠性好。二、板面示意图图2-1 面板示意图三、主要特点 电流、电压、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；全中文界面，操作简单明了，可适应多种应用场合；轻触式按键操作，所有功能均可通过按键设定，提高了产品的性可靠性；全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意； 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； 试验时间可任意设定，0 ~ 9999秒（分）自动计时功能，自动控制时，当电流自动上升至设定值时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位； 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作 带停止/紧急按钮，可手动复原 电流升降速度智能控制，当电压接近目标电压时，升压速度会自动减慢通讯，可选配通讯功能，结合本公司专业设计的控制软件，实现远程控制和数据监控。此控制软件有数据记录数据管理、电流/电压时间曲线、报表等多种实用功能，可用于一些无人看守的试验（选配）；出现过流等故障时，保护即时，准确，可靠 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西

海西大电流发生器操作说明1.页面说明1）、进入系统2）、主菜单3)、参数设置5）、电流曲线查询：2.参数设置自动方式下根据所需要的电流和时间整定值设定数值大小，采样设置包含数据记录时间和曲线取样时间，根据需求设置采样间隔时间。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.过流保护根据计时触发电流的大小来设定电流保护值，计时触发电流值的1.1倍即为电流保护的动作值 。过流保护后，仪器报警提示。5.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.手动自动切换手动状态下电流无法自动加减，需人为长时按键调节电流大小，自动模式无需按键加减按钮，设置数值启动后自动调节电流大小6.电流回路原理

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西

海西大电流发生器 智能大电流发生器一、概述TH系列智能大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。三、技术参数1.通流计时范围：999S2.冲击计时范围：0-999mS3.环境温度：－20℃至50℃4.电流精度 ≤1.0％ (F.S)

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西
<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西

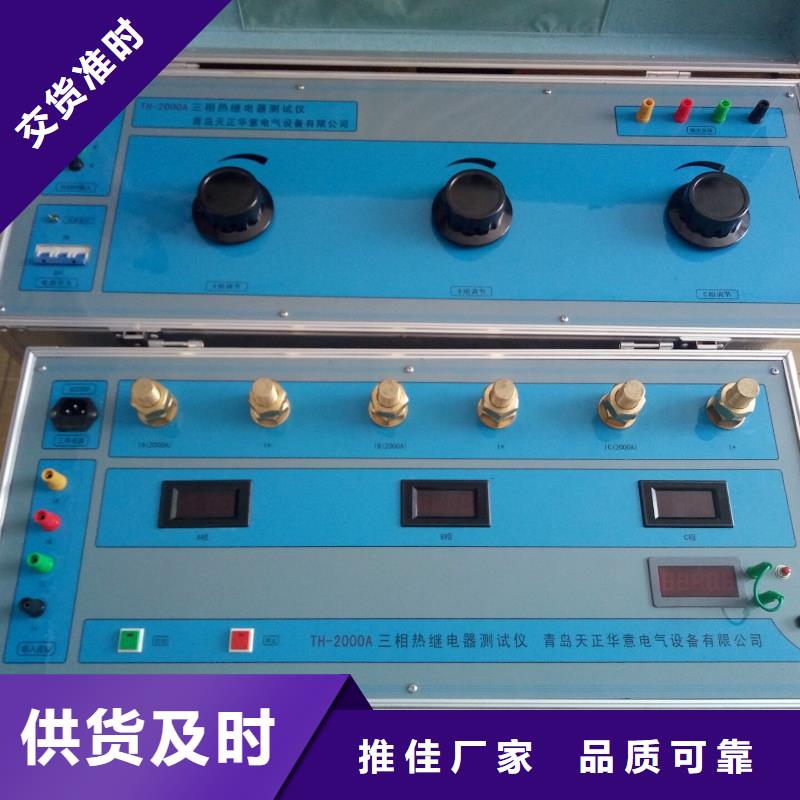

海西大电流发生器用电设备都有保护装置，常用的有电动机保护器装置、电流继电器、热继电器、断路器。保护电器长期运行某些参数因热变形、锈蚀、松动长时间过载等原因，会偏离原有整定值，严重的还有失灵，不动作的情况。这就失去了保护装置应有的保护作用。为了解决上述问题，青岛天正华意电气设备有限公司研制生产了系列整定校验仪器产品大电流发生器4000A-单三相数显式多功能全自动大电流发生器，以适应发电厂、化工、冶金、煤炭等不同行业、试验室、车间现场流动使用等不同的测试领域和测试环境中的使用，满足广大用户不同需要。青岛天正华意电气设备有限公司研制的TH-系列数显式全自动大电流发生器在设计上采用了先进的控制技术，从而使该仪器在使用时操作简单方便。仪器具有性能可靠稳定、读数直观快捷、测试数据的准确性、操作简单、使用方便等特点。用户只需接上试验电缆即可直接进行校验工作，无需再另配电压电流调节器、监视电流电压表、电流电压变换器及复杂接线。二、主要技术指标1 电源输入：AC 380/220V 50Hz 三相四线额定功率：3×20KVA仪表等级：0.5级输出电流： A相：0-4000A B相：0-4000A C相：0-4000A2.可3相同时平衡的输出0—4000A交流大电流；也可3相分相输出0—4000A交流大电流（即单相输出电流），各电流均可平滑平稳连续可调，精度0.5级；输出电流是标准正弦波，优于电力系统要求指标标准，纹波系数小于0.3％。3. 输出开口电压：5V.4.电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。5.电流波形失真 THD 1％ 设计标准远远高于国标＞.6.曲线实时显示7.绝缘阻抗 20兆欧8.绝缘耐压 1800/AC 1MIN9.可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。

海西大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西

海西大电流发生器需方技术要求1.1：功能要求 用于35kV及以下额定电流6300A及以下各类开关柜1.1倍额定电流温升试验。温升试验装置技术性能需满足根据GB/T11022、DL/T 593、GB/T 3906、DL/T 404等试验标准对开关柜进行试验的要求。1.2 技术参数要求?输入接口：三相四线制（需方实验室可提供相线电缆三根，零线一根，另可提供接地线）?输入电压：380V?输入电流：小于552.6A?输出电流：AC范围 0到7000A，连续可调， 且该输出电流为真有效值（指负载被试开关柜及相关标准规定的试验附件， 可输出的电流有效值， 电流稳定输出时间应满足工作时间要求）?输出波形：标准正弦波?输出频率： 50Hz （＋5％， -2％）?输出电压：0-10V或以上，且连续可调?工作时间：电流输出不少于24小时?输出相数：三相?冷却方式：自然冷却?三相电流不平衡率：小于2％?保护设置：过流、过压、过热、短路保护?具备供电电源三相输入电压、输入电流、补偿电压、补偿电流、参数监测和显示功能?具备三相输出电压、输出电流的监控和显示功能?具备试验过程记录功能（持续记录输出电压、输出电流、各温度测点温度值等相关数据）?具备试验结果自动计算功能?配套30路热电偶（或其他满足试验标准要求的传感器）温度巡检系统?具备全自动测试与手动测试两种方法，全自动测试时只需简单设置试验电流、时间、记录步长即可，带自动稳流系统。系统跟踪目标电流，自动调整、平衡三相输出电压、电流，并可自动记录电流、电压、各路温度传感器数据，可导出生成常用电子报表格式。

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西

海西大电流发生器过流保护后，仪器报警提示。5.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.手动自动切换手动状态下电流无法自动加减，需人为长时按键调节电流大小，自动模式无需按键加减按钮，设置数值启动后自动调节电流大小6.电流回路原理六、注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受30A电流冲击。（4）仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。（5）设定过流保护的电流值应不超过仪器额定输出电流值。（6）在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。2.储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。3.防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。4.防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.八、随机附件1.电源线 一套2.使用说明书 一份3.合格证 一份4.保修卡 一份5.大电流导线 一套九、质量保证与售后服务1.本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。2.本仪器享有3年的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。3.本仪器实行三包。4.在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。5.如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：上门维修指导，或返厂维修

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西
<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西

海西大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<海西>天正华意电气设备有限公司 A型剩余漏电特性测试仪海西 <海西>天正华意电气设备有限公司

海西大电流发生器操作界面说明5.1 打开电源总开关，电脑启动显示初始界面如下：1、界面分为两个独立区域，左边为试验电流，即试验输出的三相电流。2、下面的显示红色的电流为设定电流，如果选择自动方式时计算机自动调整输出的电流大小至设定值。3、调压器限位状态，依次为A、B、C三相的上限位及下限位状态指示。4、右边的按钮分别为手动调压方式的单独升降及同升同降。5、自动按钮需合闸后才能有效。6、分闸按钮时调压器自动归零，直至下限位变为红色。7、按设置按钮后显示界面如下：此时为出厂状态，尽量不要随便设置。六、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.通电前请检查电源电压:交流380V ±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污，应放在平稳及灰尘少的地方有室内无腐蚀性、可爆性气体。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。七、运输、贮存1.运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。2.贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。八、开箱及检查1.开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。2.检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务

海西大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压
