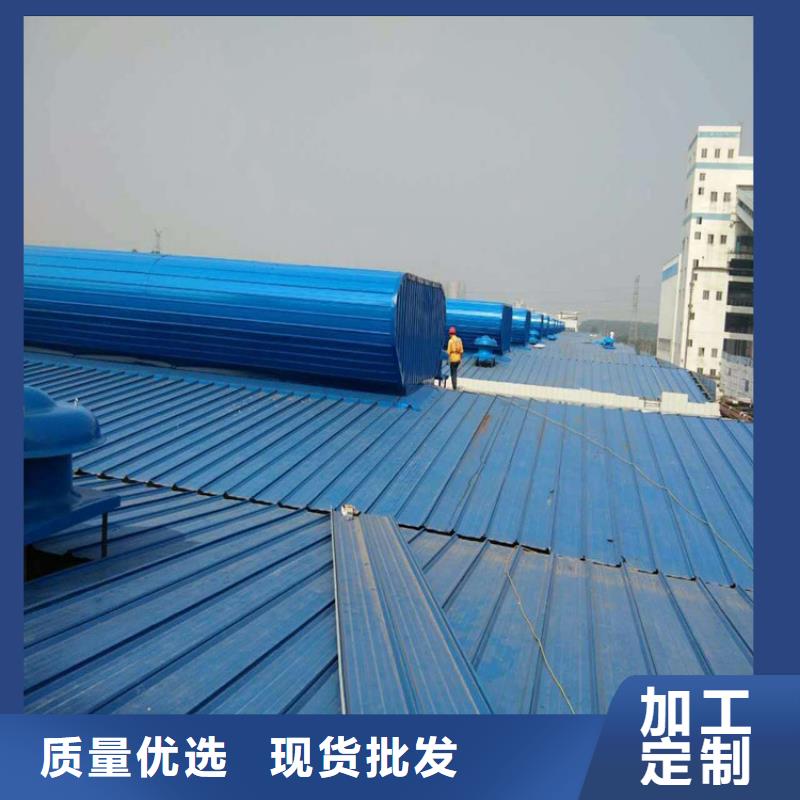

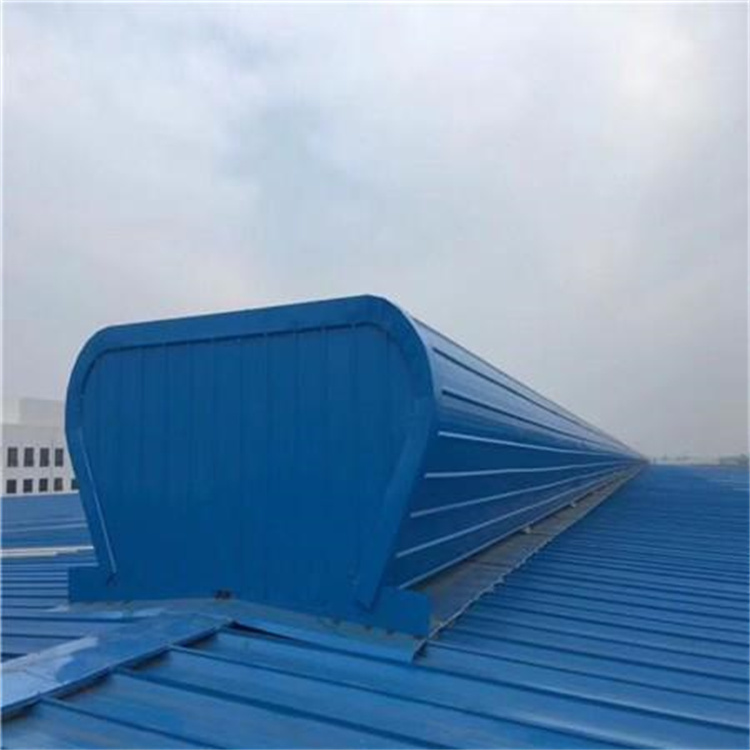

如何才能正确的选择屋顶通风器的材料？下面就让小编来为大家讲解， 首先屋顶通风器圆弧形结构具有优良的结构强度，这种强度并不需要象棚式天窗那样依赖大规格的钢结构来实现，因此极大地降低了通风器本体的自重。

 那么究竟如何才能正确的选择屋顶通风器的材料呢？这还得从屋顶通风器的依托建筑物的支撑构件规格的设计来说起，除充分考虑风、雪荷载、地震影响外，事实上厂房的支撑结构大部分是为屋面荷载服务的。所以，屋顶通风器构件材料规格的选择非常重要，首先应完全保证满足风雪荷载的要求，同时也要避免无必要的选用过大规格，以免增加自重荷载，加重车间屋面的负荷并增加造价。材料一般为0.5mm镀铝锌彩涂板作为屋顶通风器屏蔽和挡雨用材，强度为280Mpa,两面镀铝锌量≥150g，涂膜厚度正面为22-25um，背面为15mu，该板特点是具有良好的抗腐蚀能力。氟碳版由于其价格较高，一般应用于高腐蚀厂房。氟碳涂料是将聚四氟乙烯(PTFE)以小颗粒状态分散在溶剂中，然后以360-380oC的高温烧结成膜，该涂层可长期在-195--250oC下使用，其耐化学品性超过所有聚合物。镀铝锌氟碳彩涂板是目前合适的防腐板材。

2窗型特点

2.1侧开型电动采光排烟天窗是窗扇长度为6000mm上悬窗。

2.2侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

2.3窗框由方钢管构成，窗扇为铝合金窗。

说明

1. 侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

2. 天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种

3. 侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

4. 外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑

电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料

1.适用范围

1.1避风型电动采光排烟天窗适用于任何天气情况下都需要通风为辅的建筑。

1.2避风型电动采光排烟天窗窗体上面与安装面成30°角,夏季有利于排水，冬季不积雪。

1.3天窗外设挡风板，任何天气情况都可避免出现飘雨、飘雪现象。

2.窗型特点

2.1避风型电动采光排烟天窗为单体式，天窗截面造型为三角型。

2.2天窗开启扇为上悬窗。

2.3避风型电动采光排烟天窗附有成品避风罩，避风罩由钢质架和彩色钢板构成，固定在天窗基座上。

2.4避风罩将天窗四周围起来，以达到避风效果。避风罩上下均为开口结构，以保证天窗的通要求。具体结构见节点详图。
