内江三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。

内江三相电能表校验装置 使用注意事项1、报警复位输出电压短路或开路时，装置会停止输出报警，报警时，P显示E，相对应U与I窗口，显示出故障报警可通过按一次“复位”键复位，偶然干扰起报警，复位后可以重新启动输出。在故障未排除之前启动输出，会重新报警，装置电源中主放大器的某些故障可能按“复位”键也无法恢复，这时应当停机，与厂方联系。当发生可复位故障报警时，检查故障的顺序一般是（1）是否被样表电流开路或电压短路；（2）电流输出负载开关是否应置“重载”；（3）标准表电流回路是否开路；（4）供电电源是否异常；（5）其它原因。2、程序干扰复位供电源中突发性过强干扰，如电源插头接触不良，可能使装置中微机程序无法执行，这时一般表现为面板上键灯乱亮，按健不起作用，这时可按下键盘上红色复位按健，重新起动即可。3、改变输出频率改变输出频率时，由于数字调频电路的过度过程，会暂影响输出稳定性。4、装置关机应当停止三相电压，电流输出，在按停止红按扭关机。5、标准表送检标准表取下送检时，内附CT次级开路，此时禁止装置加电。6、装置接地TH-12的机架与电压输出U0相连同时连接 TH-12内部电气地该接地端子还引到 TH-12背板接地端子上注意 TH-12架与壳之间是绝缘的.（1）BDJ-3AC脉冲稳定该接地端子与 TH-12接地端子用导线S1连接.（2）装置台壳于-220V插头中地线(火线、零线、地线、三线方式)相连，同时用导线S2连接到 TH-12的接地端，在进行台体耐压实验时应当此S2联机断开。（3）装置接地标致应与大地可靠连接，以保证装置误差读数稳定和操作。7、搬运台体搬运台体切勿抬台面，应当抬装置铁外壳底部。

内江三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

内江三相电能表校验装置说明了在正式使用装置校验电能表之前的准备工作，并帮助您熟悉装置的结构特点和装置的连接，以及装置的操作。● 装置工作原理简介TH-303系列三相智能电能表检定装置采用标准电能表法直接比较原理检定电能表，见图1-1。检定装置参照标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597-2005《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全能够满足您实际工作的需要。校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2 ％的电压和电流正弦信号。

内江三相电能表校验装置综合界面介绍为了方便用户使用，在TH-30开机上电后，仪器将直接进入综合测试界面。如图2.4-1所示：图2.4-1 综合测试-校表设置“校表参数”模块为校验电能表的相关设置参数部分；左下方为当前接入的电压电流测试信号的向量图。“电参测量”模块为当前接入的电压、电流等各参数实时测量情况。“电表误差”模块显示的是电表校验的剩余脉冲数以及误差值。“接线判别”模块显示当前接入的电压、电流信号的接线情况。屏幕右方是本界面的功能按键，由于本仪器采用了触摸屏技术，直接触按相应功能按键可以进入相应界面。其中“数据管理”、“接线判别”、“谐波测试”、“波形显示”、“主菜单”五项将切换到相应功能的其他界面。而“误差测试”键，是 “综合测试”界面进行电能表校验的开始按键。

内江三相电能表校验装置电能表校验前的相关参数设置进行电能表校验前，需要根据被校表及其在网线路的具体情况进行参数设置，通过键盘的“↑”、“↓”选择修改项，数字输入项通过键盘的0~9键输入相应数字，输入数字时“删除”键起到退格的作用。其他非数字输入项，通过“←”、“→”来选择该项的其他内容。具体设置项目如下：常数：被校电能表的的电能常数。输入范围是1~。圈数：指计算误差的校验圈数。输入范围是1~999。量程：是指电流量程，可以选择“内置5A”、“钳表5A”、“钳表50A”、“钳表100A”、“钳表500A”、“钳表1500A”等量程。分频：分频系数，指被校电能表脉冲常数超出本仪器的输入范围时，按照：实际被校电能表脉冲常数 ＝ 输入本仪器的被校电能表脉冲×分频系数的公式来计算，得到的分频系数。当未使用分频系数时，该项输入为1。

内江三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式：市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的（如图2-1：8所示），当选择到“外”时，仪器通过市电供电；当选择到“内”时，仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V，当用户现场工作时，即使没有市电供电，仅仅通过被测电能表的电压通道提供的能量，就可以使本仪器正常工作，给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法，如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时，要求使用本仪器配套的脉冲线。该脉冲线中，黑色线为电源负极，接在目标电能表脉冲输出端子的负极；黄色线为脉冲接收，接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式，其中电流的接法分别给出了内置电流互感器和钳形电流互感器的，用户根据实际情况灵活选择。

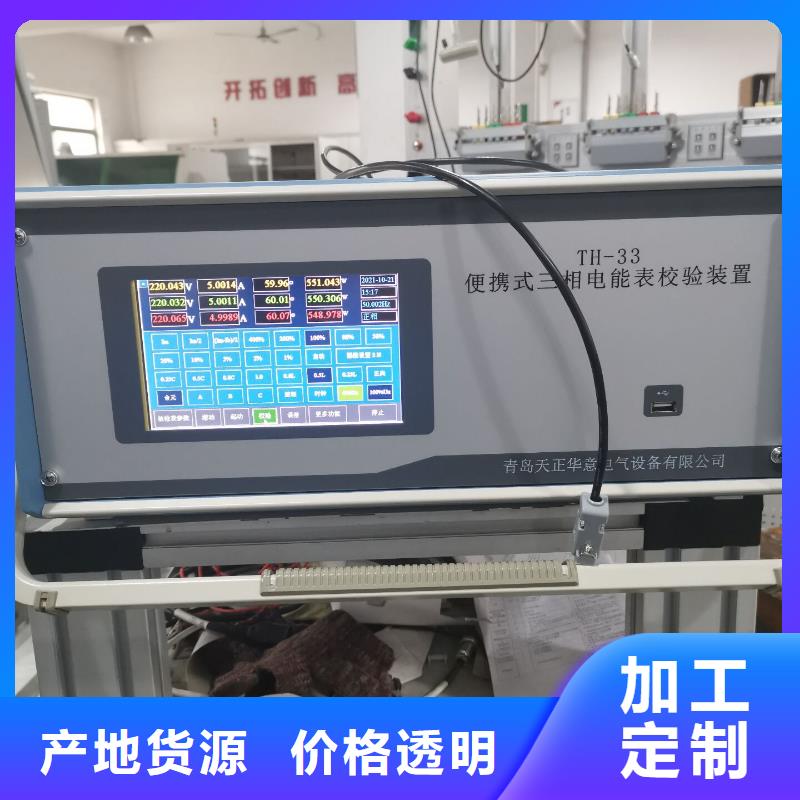

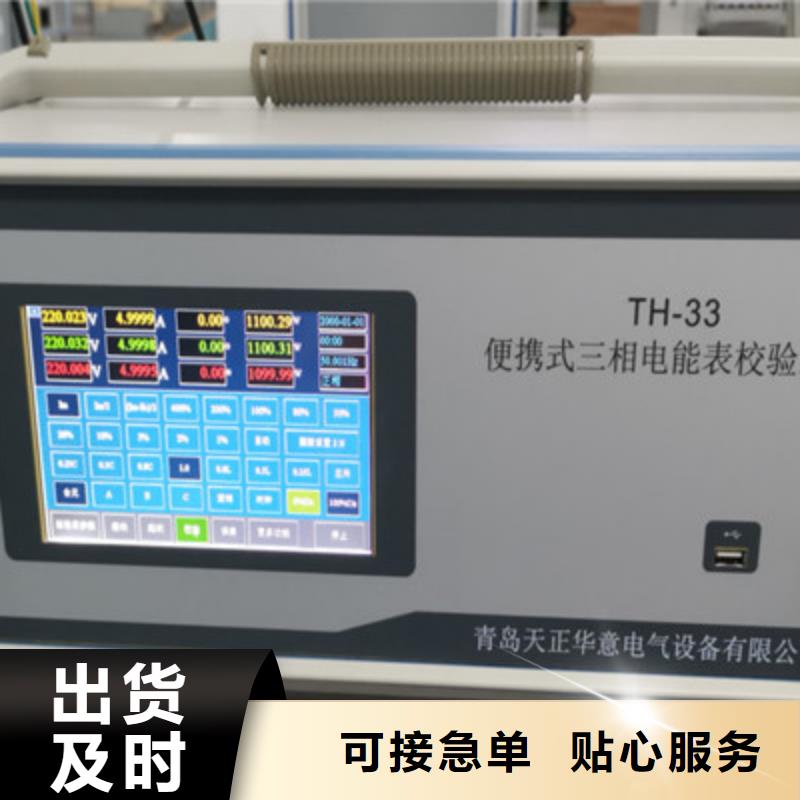

内江三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％

内江三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式：市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的（如图2-1：8所示），当选择到“外”时，仪器通过市电供电；当选择到“内”时，仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V，当用户现场工作时，即使没有市电供电，仅仅通过被测电能表的电压通道提供的能量，就可以使本仪器正常工作，给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法，如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时，要求使用本仪器配套的脉冲线。该脉冲线中，黑色线为电源负极，接在目标电能表脉冲输出端子的负极；黄色线为脉冲接收，接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式，其中电流的接法分别给出了内置电流互感器和钳形电流互感器的，用户根据实际情况灵活选择。

内江三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％

内江三相电能表校验装置 仪器操作流程仪器使用中严格按照操作流程进行开启仪器电源→接好仪器端测试线→接电能表端测试线及钳表→设置检验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。注：钳表“＋”为电流进、“-”为电流出钳表中间颜色代表相别：黄-A 相、绿-B 相、红-C 相2.5 接线校验三相三线制电能表接线方法:在测三相三线电能表时，仪器的Ua、Uc、COM(三相三线测量时 B 相电压必须接到电压端子的公共端COM)电压端子分别接入所测电能表Ua、Uc、Ub，仪器A、C相电流端接入电能表Ia、Ic脉冲输入装置接入电能表光电插座。如图：校验三相四线制电能表接线方法:在测三相四线时，将仪器的Ua、Ub、Uc、COM电压端子分别接入所测电能表Ua、Ub 、Uc、COM；仪器A、B、C相电流端接入电能表Ia、Ib、Ic；脉冲输入装置接入电能表光电插座。如图：校验单相电能表接线方法:任选仪器A、B 、C 相电压端一相接入所测电能表“火”线，U0接入“0”线；任选A、B、C相电流钳表中一支夹到电能表电流线；脉冲输入装置接入电能表光电插座。注：1、当仪器从火线的进线口取电压时，钳表应接到火线出线上，否则会影响校验误差准确度；2、当仪器从火线的出线口取电压时，钳表应接到火线进线上，否则会影响校验误差准确度。如图(从火线的进线口取电压)：如图(从火线的出线口取电压)脉冲输入连接根据采用的校验方式，把相应的脉冲输入装置（光电采样器、手动开关或电子式电能表脉冲输入插头）连接至光电头插座。同时校验主副表以三相四线表为例在同时校验主副表时，除脉冲接线以外其他的接线三相四线的接线一样(请查看三相四线的接线方法)脉冲接线方法，脉冲采集线1接到主表上，脉冲采集线2接到副表上）

内江三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

内江三相电能表校验装置三相电能表校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身，是一款难得的高性价比仪器。功能特点?采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。?采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。?采用按键和触摸屏结合的人机交互方式，操作方便。?具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。?可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。?可以显示电压、电流各通道的波形。?内置电流互感器小2mA启动，在高供高计时，可空载进行电能表错接线判别。?内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。?测试无盲区，可以测量国内外所有种类的电能表。?可以采用多种工作供电模式，既可以市电供电，也可以使用现场电网电源。

内江三相电能表校验装置?电能表误差校验在确保电压、电流通道接线正确，脉冲采集接线正确的情况下，在“综合界面-校表设置”界面单击“误差测试”触摸按键，进入“综合界面-误差测试”界面，如图2.6.1-1所示，开始对被校电能表进行误差校验。开始检验后，设定的圈数将会递减，减至0的时候，会计算电能误差，并且重新恢复设定的圈数，重新进行圈数递减。一直到再次减至0，重新计算电能误差。图2.6.1-1 综合测试-误差测试界面?保存校验结果当被校验电能表的误差稳定，并确认正确的反应了被校表的实际情况，需要保存测试数据时，单击界面的“保存数据”触摸按键，进行数据保存。保存的数据主要有该电能表的校表参数、当前电压、电流、功率等电测参数，向量图及接线判别结果、5次电能表误差、当前六路谐波、当前时间等数据。每条记录是以电表编号为基准的，所以为了防止记录的覆盖，保存不同的记录，请修改电能表编号。?拆除测试线、关闭工作电源当采用市电供电时，先拆除电压、电流、脉冲等测试线。然后关闭电源，拆除电源线。如果采用测试电网的电压通道供电，则先关闭电源开关，在拆除电压、电流、脉冲等测试线。

内江三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。

内江三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。
