上饶数字三相移相器厂家 <上饶>天正华意电气设备有限公司

上饶变压器测试台本担保所列出的责任受以下条件限制：1、保管、使用、维护并遵守产品手册说明及其它应用建议2、 客户及时就任何产品通知我司，必要时应迅速对产品进行修复。除非客户收到我司的发货通知，否则不能返回任何产品。3、 我司有权要求客户提供购买凭证，如原始发票、销售契约或包装收据，以确定产品是否在保证期内4、客户同意以上内容的保证，违背本保证内容而导致的任何损失、包括数据的丢失概不负责。试漏及抽真空装置注意事项信息－请先翻阅只能使用本操作手册和技术参考指南中指定的装置，否则装置提供的保护可能会受到削弱。使用测试仪之前，请阅读以下注意事项。?警告：替换零部件可能会影响仪器本质的性能。?注意事项：出于原因，本设备只能由具备相应资格的人员操作和维修，在操作或维修之前，请全部阅读并完全理解技术参考指南。?在首次使用之前，请给予检测仪充电。并完全充满电使用。我司建议在每个工作日之后给检测仪继续充电，直到电池显示充满状态。?在首次使用之前，请给予装置充电。并完全充满电使用。建议在每个工作日之后给装置继续充电，直到电池显示满电状态。?警告：切勿将任何其他锂电池用于测试仪，使用任何其他电池会引起火灾或爆炸。如果想更换请与我司联系。?警告：当锂电池接触130度的高温10分钟后，可能引起火灾或爆炸。?请勿通过拆卸的方式停用检测仪，则会导致检测仪的不当操作并损坏。

上饶变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

<上饶>天正华意电气设备有限公司 上饶数字三相移相器厂家

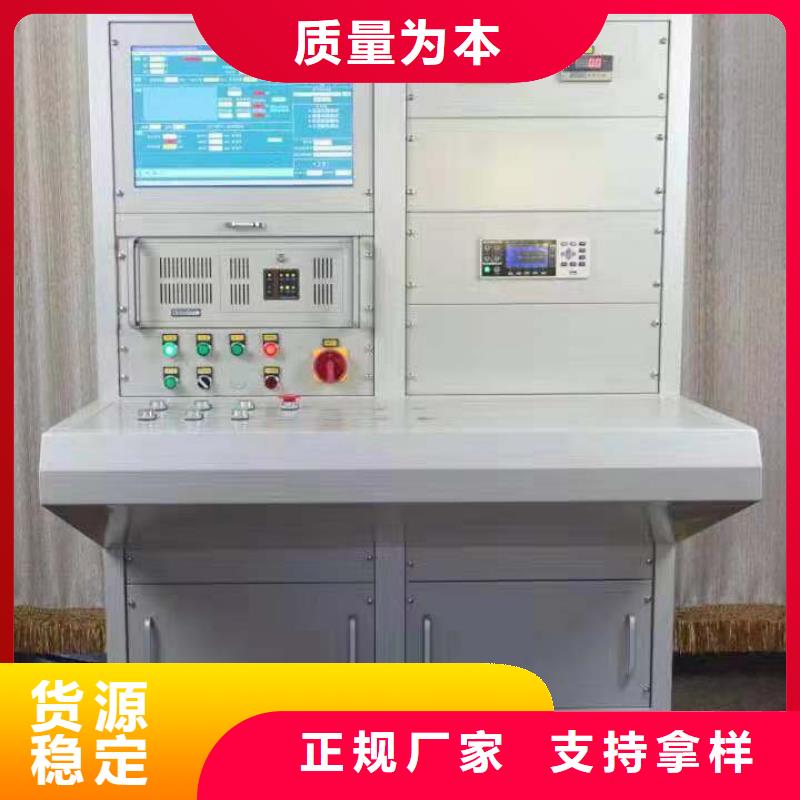

上饶变压器测试台变压器综合试验系统设计要求采用分布式设计方案即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。采用分布式方案的好处是既方便试验人员操作也便于安装调试可提高台体的可靠性。分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。八、技术资料我方随设备供货时，提供的资料如下?运输方式：十、质量保证及售后服务1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。2质保期供方所供产品质保期为产品验收合格日期算起24个月，或从设备一件到货之日算起27个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。3售后服务设备到货后，在接到需方通知后72小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于100kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。

<上饶>天正华意电气设备有限公司 上饶数字三相移相器厂家
<上饶>天正华意电气设备有限公司 <上饶>天正华意电气设备有限公司

上饶变压器测试台变压器功率分析仪又名变压器综合参数测试仪、变压器空负载损耗测试仪，按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求 能同时测量单相或三相变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数。智能化、专业化设计 适用于各类变压器空载、负载、感应等试验的测试。我公司推出便携式（便于户外测试携带）和嵌入式（嵌入机柜）以供客户选择。根据所测被试品电流需求分为5A、50A、100A、200A等规格，还可根据客户要求定制。1特点?采用 320×240点阵LCD显示屏 多屏菜单式操作；?直接测量单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率；?空载试验时自动将空载损耗和空载电流折算到额定电压条件下进行显示；?负载试验时自动将负载损耗和阻抗电压折算到额定电流条件下进行显示；?可按设定的温度对负载损耗、阻抗电压和短路阻抗进行折算并显示；?可用PT、CT扩展测量范围，按照设定的PT、CT比率 直接显示初级电压或电流值；?5A电流通道内置6A过流保险；?双电流通道的机型内置一组高精度的电流互感器用于扩展电流测量范围；?可设置试验日期、变压器出厂编号 并可断电锁存；?测量时可切换显示相电压和线电压；?配有微型热敏打印机和RS232接口；2 技术指标2.1工作电源?电压：AC220V±22V?频率：50Hz±0.25Hz2.2测量范围?电压：0-800V（可扩展为0-1200V）?电流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根据客户要求定制电流通道）?频率：45Hz-65Hz2.3测量精度?电压：±(0.1％读数＋0.1％量程)?电流：±(0.1％读数＋0.1％量程)?功率：±(0.25％读数＋0.25％量程)?功率因数：±(0.25％读数＋0.25％量程)?频率：±(0.25％读数＋0.25％量程)

上饶变压器测试台青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。4.5附件：说明书一份。

<上饶>天正华意电气设备有限公司
上饶数字三相移相器厂家

上饶变压器测试台低压感应耐压测试（界面如图9）1. 数据显示：界面中中显示实时的三相有效值电压值、三相电流值、试验频率以及试验计时；预设参数设置预设电压为2倍的额定电压。2. 接线方式：将测试线夹头按照a、b、c顺序夹至变压器三相低压侧，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：点击点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动倒计时，自动降压，自动断开接触器，自动停止。4. 注意事项：若变压器低压侧额定电压高于 400 伏（即高于机组额定输出电压）时，请使用中间变压器进行测试或参考其他试验方法；进行感应耐压试验时，变压器一次侧有高电压，应注意保持距离；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压感应耐压试验（如图9）高压感应耐压试验界面及试验流程与低压感应耐压试验基本相同，不同之处为高压试验启动“中间变压器”第七章 温升试验点击“温升试验”选择按钮，进入温升试验界面（图 10）图 10温升试验界面温升测试（界面如图10）根据变压器的类型，选择“油变负载”“干变空载”“干变负载”，进行试验项目；油浸式变压器：这一类型的变压器温升试验需要进行其负载温升试验即可。干式变压器：这一类型的变压器温升试验需要进行其空载温升和负载温升两个试验。以“油变负载”为例，点击进入试验界面如果此编号下有试验数据，可以勾选“初始数据清零”，将之前数据全部。温度保存间隔：是试验过程中温度记录的时间间隔，自行填写。接线方式：测试线接被试变压器高压侧，低压侧短路。试验前请仔细阅读试验说明。试验说明：试验分为两个阶段：个阶段：施加总损耗（被试变压器总损耗），观察温度变化，连续三个小时，每个小时温度变化率不超过1K，则认为该被试变压器达到稳定状态，可以进入第二阶段；第二阶段：施加额定电流，将被试变压器施加的电流值降至被试变压器高压侧额定电流值，维持一个小时，记录当前电压、电流、损耗、温度等数据，一小时后，系统直接断电，迅速测量被试变压器高压侧和低压侧的电阻值，一般只采取其中一个相别的电阻，每隔半分钟或者一分钟，记录电阻值，一共测量十五分钟，停止测量，根据所记录的电阻值推算出被试变压器的高压热阻值和低压热阻值，将所有数据进行计算，得出温升数值为该试验所需终数据。

<上饶>天正华意电气设备有限公司

上饶变压器测试台变压器功率分析仪又名变压器综合参数测试仪、变压器空负载损耗测试仪，按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求 能同时测量单相或三相变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数。智能化、专业化设计 适用于各类变压器空载、负载、感应等试验的测试。我公司推出便携式（便于户外测试携带）和嵌入式（嵌入机柜）以供客户选择。根据所测被试品电流需求分为5A、50A、100A、200A等规格，还可根据客户要求定制。1特点?采用 320×240点阵LCD显示屏 多屏菜单式操作；?直接测量单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率；?空载试验时自动将空载损耗和空载电流折算到额定电压条件下进行显示；?负载试验时自动将负载损耗和阻抗电压折算到额定电流条件下进行显示；?可按设定的温度对负载损耗、阻抗电压和短路阻抗进行折算并显示；?可用PT、CT扩展测量范围，按照设定的PT、CT比率 直接显示初级电压或电流值；?5A电流通道内置6A过流保险；?双电流通道的机型内置一组高精度的电流互感器用于扩展电流测量范围；?可设置试验日期、变压器出厂编号 并可断电锁存；?测量时可切换显示相电压和线电压；?配有微型热敏打印机和RS232接口；2 技术指标2.1工作电源?电压：AC220V±22V?频率：50Hz±0.25Hz2.2测量范围?电压：0-800V（可扩展为0-1200V）?电流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根据客户要求定制电流通道）?频率：45Hz-65Hz2.3测量精度?电压：±(0.1％读数＋0.1％量程)?电流：±(0.1％读数＋0.1％量程)?功率：±(0.25％读数＋0.25％量程)?功率因数：±(0.25％读数＋0.25％量程)?频率：±(0.25％读数＋0.25％量程)

上饶数字三相移相器厂家 <上饶>天正华意电气设备有限公司

上饶变压器测试台产品基本特点简介1．本系统主要在同行业领先的优点：1.本系统采用二表法试验原理，互感器为0.1级的单相独立系统，大大提高了试验的稳定性和试验精度。2．可预留变压器升级出口，方便以后试验站升级做更高电压等级试品。3．数据监测采用数显仪表，和空负载仪器，双数显监测。4．过流，过压保护采用一次，二次多重保护，大大提高了试验的性。5．工频耐压试验电压保护采用电压继电器，改变了以往放电球隙会根据天气湿度的变化，使放电距离改变，从而使电压保护精度不高。6.提供试验人员现场培训，达到可以独立操作。。一、概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 公司所提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。

上饶变压器测试台低压感应耐压测试（界面如图9）1. 数据显示：界面中中显示实时的三相有效值电压值、三相电流值、试验频率以及试验计时；预设参数设置预设电压为2倍的额定电压。2. 接线方式：将测试线夹头按照a、b、c顺序夹至变压器三相低压侧，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：点击点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动倒计时，自动降压，自动断开接触器，自动停止。4. 注意事项：若变压器低压侧额定电压高于 400 伏（即高于机组额定输出电压）时，请使用中间变压器进行测试或参考其他试验方法；进行感应耐压试验时，变压器一次侧有高电压，应注意保持距离；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压感应耐压试验（如图9）高压感应耐压试验界面及试验流程与低压感应耐压试验基本相同，不同之处为高压试验启动“中间变压器”第七章 温升试验点击“温升试验”选择按钮，进入温升试验界面（图 10）图 10温升试验界面温升测试（界面如图10）根据变压器的类型，选择“油变负载”“干变空载”“干变负载”，进行试验项目；油浸式变压器：这一类型的变压器温升试验需要进行其负载温升试验即可。干式变压器：这一类型的变压器温升试验需要进行其空载温升和负载温升两个试验。以“油变负载”为例，点击进入试验界面如果此编号下有试验数据，可以勾选“初始数据清零”，将之前数据全部。温度保存间隔：是试验过程中温度记录的时间间隔，自行填写。接线方式：测试线接被试变压器高压侧，低压侧短路。试验前请仔细阅读试验说明。试验说明：试验分为两个阶段：个阶段：施加总损耗（被试变压器总损耗），观察温度变化，连续三个小时，每个小时温度变化率不超过1K，则认为该被试变压器达到稳定状态，可以进入第二阶段；第二阶段：施加额定电流，将被试变压器施加的电流值降至被试变压器高压侧额定电流值，维持一个小时，记录当前电压、电流、损耗、温度等数据，一小时后，系统直接断电，迅速测量被试变压器高压侧和低压侧的电阻值，一般只采取其中一个相别的电阻，每隔半分钟或者一分钟，记录电阻值，一共测量十五分钟，停止测量，根据所记录的电阻值推算出被试变压器的高压热阻值和低压热阻值，将所有数据进行计算，得出温升数值为该试验所需终数据。

<上饶>天正华意电气设备有限公司
上饶数字三相移相器厂家 <上饶>天正华意电气设备有限公司

上饶变压器测试台低压感应耐压测试（界面如图9）1. 数据显示：界面中中显示实时的三相有效值电压值、三相电流值、试验频率以及试验计时；预设参数设置预设电压为2倍的额定电压。2. 接线方式：将测试线夹头按照a、b、c顺序夹至变压器三相低压侧，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：点击点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动倒计时，自动降压，自动断开接触器，自动停止。4. 注意事项：若变压器低压侧额定电压高于 400 伏（即高于机组额定输出电压）时，请使用中间变压器进行测试或参考其他试验方法；进行感应耐压试验时，变压器一次侧有高电压，应注意保持距离；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压感应耐压试验（如图9）高压感应耐压试验界面及试验流程与低压感应耐压试验基本相同，不同之处为高压试验启动“中间变压器”第七章 温升试验点击“温升试验”选择按钮，进入温升试验界面（图 10）图 10温升试验界面温升测试（界面如图10）根据变压器的类型，选择“油变负载”“干变空载”“干变负载”，进行试验项目；油浸式变压器：这一类型的变压器温升试验需要进行其负载温升试验即可。干式变压器：这一类型的变压器温升试验需要进行其空载温升和负载温升两个试验。以“油变负载”为例，点击进入试验界面如果此编号下有试验数据，可以勾选“初始数据清零”，将之前数据全部。温度保存间隔：是试验过程中温度记录的时间间隔，自行填写。接线方式：测试线接被试变压器高压侧，低压侧短路。试验前请仔细阅读试验说明。试验说明：试验分为两个阶段：个阶段：施加总损耗（被试变压器总损耗），观察温度变化，连续三个小时，每个小时温度变化率不超过1K，则认为该被试变压器达到稳定状态，可以进入第二阶段；第二阶段：施加额定电流，将被试变压器施加的电流值降至被试变压器高压侧额定电流值，维持一个小时，记录当前电压、电流、损耗、温度等数据，一小时后，系统直接断电，迅速测量被试变压器高压侧和低压侧的电阻值，一般只采取其中一个相别的电阻，每隔半分钟或者一分钟，记录电阻值，一共测量十五分钟，停止测量，根据所记录的电阻值推算出被试变压器的高压热阻值和低压热阻值，将所有数据进行计算，得出温升数值为该试验所需终数据。

<上饶>天正华意电气设备有限公司

上饶变压器测试台所需设备技术参数1高压精密电流互感器应满足如下指标额定工作电压：35kV?耐压电压：25kV?容量：1VA?测量范围0.1A～440A；?精度为0.05级；其变比400、200、100、50、25、10、5、2.5/1A、共8档. 2.高压精密电压互感器应满足如下指标额定工作电压：35kV?耐压电压：50kV?容量：1VA?测量范围1kV～35kV；?精度为0.05级；其变比为35kV 10kV、3.6kV、1.8kV 0.5kV /100V共5档. 3．中间升压变压器应满足如下指标：?额定容量：630kVA 额定输入电压：D形接法0.4kV，Y形接法0.69kV(线圈头尾引出，手动接线改变接线方式)?额定输入电流：909A额定输出电压1档： 0.5 kV 额定电流：727A?额定输出电压2档1.8kV 额定电流： 202A额定输出电压3档： 3.6kV 额定电流101A?额定输出电压4档： 10kV额定电流：36A?额定输出电压5档： 35kV 额定电流：10A（输出端采用分接开关切换档位输出接线方法采用Y接）?耐压等级35kV时间60S 阻抗电压考虑为不超过4.5 ％?满足24小时温升试验要求。?倍频耐压试验：需在2倍电压带负荷情况下长时间运行考虑.六．设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全空间布局合理，布线清晰整洁。6.1.4系统可靠运行 本系统设有手动操作方式，使用手动操作方式，6.1.5系统测量度高 本系统测量仪器、仪表均高于标准要求。6.2项目的主要组成（详细配置见分项试验表）■变压器综合特性试验系统。■交流及感应耐压试验系统。■试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：A．手动功能■用前端面板上的按钮来控制试验程序。■手动记录试验数据的记录，并保存在数据库中。■试验过程可以通过PC机上的PC端软件和损耗仪完成数据通讯。■试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。■所有的测试功能和测试过程由测试台的前面板按钮选择和控制。七、变压器综合试验系统设计要求■采用分布式设计方案即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。■采用分布式方案的好处是既方便试验人员操作也便于安装调试可提高台体的可靠性。

上饶数字三相移相器厂家

上饶变压器测试台产品介绍9.1功能特点1．原装进口传感器，自动温度补偿、零点漂移及满量程漂移补偿。2.仪器完美的弧度设计，在检测中更加舒适。3.一机两用，试漏监测和抽真空监测检测功能。4.根据客户实际需求定制，灵活配置。5.装置可存储六千组现试验数据，机内实时时钟，便于存档6.电源：14.8VDC （充电式锂电池）7.工作时间：≥8小时8.手机APP：支持9.欠压、声光报警功能。 9.2技术参数电源：14.8V 工作时间：≥8小时显示：5.6寸触屏彩色显示 测量压力范围：0-50KPa（其它量程可定制）测试精度：±1％FS手机APP：支持 工作环境：-10～40℃，≤80％RH? 大气压力? 86～106kpa充电方式：专用充电器接口充电；尺寸：250mm×190mm×90mm重量：3KG十、试漏测试方法步：把装置面板中的“进气孔”连接到气瓶的出气口中。第二步：装置面板中的“充气孔”与法兰连接。第三步：法兰与变压器相应的位置相连接。第四步：点击装置【试漏自动监测测试】界面内的【启动】键。第五步：测试完成后点击装置【试漏自动监测测试】界面内的【停止】键。十一、抽真空测试方法步：真空连接管的快速接头母头端连接法兰。第二步：真空连接管另一端连接真空计的快速接头公头端。第三步：真空计的快速接头母头端连接法兰。第四步：法兰连接在变压器的相应位置。第五步：按下信号采集器的电源开关按钮。第六步：在装置【变压器密封性及抽真空自动监测装置】主界面内点击【真空测试】键。第七步：等待主机与真空机无线信号连接，当“离线”状态消失，即连接成功。第八步：在【抽真空自动监测测试】界面内点击【自动阀】按钮，【自动阀】从“开”转换成“关”，即电磁阀关闭成功。

<上饶>天正华意电气设备有限公司 上饶数字三相移相器厂家

上饶变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

<上饶>天正华意电气设备有限公司

上饶变压器测试台 被试变压器参数被试变压器电压等级 一次侧 35kV 及以下（容量2500KVA以下）2．精度2.1电压量程 0-22kV（可扩展）2.2 电流量程 0-400A（可扩展）2.3 电压小分辨率 0.001V＊ PT 变比2.4 电流小分辨率 0.0001A＊CT 变比2.5 功率小分辨率 0.1W＊PT 变比＊CT 变比2.6 使用环境温度 -10～45℃2.7 使用环境相对湿度 ≤85％第二章 铭牌参数设置启动变压器综合测试系统，进入图 1 界面。图 1 启动点击铭牌信息，选择变压器铭牌参数设置，进入变压器铭牌参数管理接口界面（图 2）图 2 变压器参数设置用户需在本界面中输入必须的被试品的参数，其中：1. 出厂编号为试验结束以后查询试验数据的必要条件，以上图为例，可以使用字母、数字及符号混合组成试验编号；2. 容量、高压及低压额定电压输入后，额定电流由程序自动计算并填充，容量、电压、电流符合如下关系： S＝√3＊U＊I。容量、电压和电流在程序运行中作为控制变量使用，所以请确保输入无误；3.参数设置完成，点击“保存参数”，以便下次同类型的变压器可以直接调用当前参数设置，保存设置好的参数，点击“保存”，已设置的参数可在产品识别码中通过“产品编号”和“油浸式变压器”或“干式变压器”选择对应的被试变压器，可通过搜索条件“时间”“年”“月”筛选出所要找的被试变压器，调出所需试验数据。

<上饶>天正华意电气设备有限公司 上饶数字三相移相器厂家
上饶数字三相移相器厂家 <上饶>天正华意电气设备有限公司

上饶变压器测试台短路阻抗及负载损耗的测量原理负载损耗是一个重要参数，它对于变压器的经济运行以及变压器本身的使用寿命，都有着极其重要的意义；而短路阻抗，它决定了变压器在电力系统运行时对电网电压波动的影响，以及变压器发生出口短路事故时电动力的大小，同时短路阻抗还是决定变压器能否并联运行的一个必要条件。通过短路阻抗和负载损耗的测量，可以验证这两项指标是否在标准及用户要求范围内，同时还可以通过试验发现绕组设计与制造及载流回路和结构的缺陷。短路阻抗及负载损耗的测量，应当在试品的一个绕组的线端施加额定频率，且近似正弦的电流，另一个绕组短路，各相处于同一个分接位置。测量应在 50％～额定电流下进行；为避免绕组发热对试验结果产生明显误差，试验测量应迅速进行；同时准确记录试验时绕组温度。短路阻抗及负载损耗的测量与空载试验的测量线路相同，只是测量中无需进行电压波形校正；测量方法上的要求与 13.3～13.6 的规定完全相同。短路阻抗及负载损耗的测量接线见图 8（a）、（b）；对于额定电流很小的试品，仪表（电压表及瓦特表电压线圈）和电压互感器的吸收电流在测量电流中不可忽略时，应将电压取于电源，接线

<上饶>天正华意电气设备有限公司

上饶变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

<上饶>天正华意电气设备有限公司

上饶变压器测试台变压器额定参数设置”窗口里面预置有关背景参数，如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息，其中仅红色窗口标识数据可以录入，黑色窗口为计算结果，不能录入。经过设置的参数根据需要作为背景信息提供（录入）给试品。然后，在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息，程序会自动计算出相关标准参数，如三相线电压（相电压）算数平均值、感性相位角、实测有功损耗、实测空载电流、折算后的空载电流、折算后的空载损耗等参数。3＞ 参数下载接线正确并且参数设置好后，用户即可下载参数给下位机。用户注意：当进行参数下载前，用户应首先使被校验测试仪进入“准备测试状态”，要注意电流方向应按图5-1中所示。确认被试仪器进入“准备测试状态”后，用户可点击“参数下载”按钮进行参数下载，下载同时，校验装置会对上位机与下位机通信情况自动进行预判断。4＞ 启动标准信号输出当线路连接正常，参数下载成功后，下位机状态指示灯将变红，用户即可启动下位机输出标准电压、电流、相位等信号，执行输出中，下位机状态指示灯将变绿。用户注意：请检定人员注意，在命令校验装置进行标准信号给出前，需保证和试品接线正确，校验装置的电压输出回路不能短路、电流输出回路不能开路。5.2 负载损耗校验工作5.2.1 接线图图5-35.1.2 操作过程1＞ 接线首先在被校验仪器未启动工作前（被试测试仪与校验装置都应提前预热），按如图5-3所示进行接线。需要注意电流方向应按图5-3中所示。2＞ 操作上位机控制软件，设定相应参数

上饶变压器测试台短路阻抗及负载损耗测量接线图短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按下列公式折算并校正到表 1 所列的参考温度。括号内数值适用于干式变压器；2：对于大型电力变压器，其阻抗受温度影响较小，可不必进行温度校正短路阻抗通常还以每相欧姆数表示，也应校正到表 1 所列的参考温度。式中：Zi —短路阻抗，Ω/相；Ur —绕组的额定电压，kV；Sr —绕组的额定容量，MVA；Zk —绕组的短路阻抗，％。负载损耗是绕组通过额定电流时所产生的损耗；测量时，应以三相电流的算术平均值为准，施加额定电流，如果试验电流无法达到额定电流时，负载损耗应按额定电流与试验电流之比的平方增大，负载损耗中的电阻损耗与温度成正比，而其它损耗与温度成反比。两部分损耗应分别校正到表 1 所列的参考温度，通常用下面的公式计算：式大容量变压器，其低压侧电流很大，由于短路连接的电阻损耗引入的测量误差较大，可在试验结果中加以校正。变压器的短路阻抗和负载损耗应在主分接测量，对于调压范围超过±5％的变压器还应测量两个极限分接的数据；对于三绕组变压器，其短路阻抗及负载损耗应在成对的绕组间进行测量。如：在绕组 1 与绕组 2 之间、在绕组 1 与绕组 3 之间、在绕组 2 与绕组 3之间 。多于多绕组的变压器，绕组也应成对的选取，其原则与三绕组相同；试验时，非被试绕组开路。不同容量的绕组间测量时，施加电流应以较小容量的额定电流为准，试验结果中负载损耗应注明容量；短路阻抗应折算到大容量一侧。当试验频率不等于额定频率时（其偏差小于 5％），负载损耗可以认为近似相等，短路阻抗按下式折算：
