通风天窗【通风天窗】源头厂家供应

板、泛水板、启闭机构等部分组成。

2.1.1 天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235-B，焊条采用E43型。

2.1.2 外围护板（挡风板）一般采用0.6厚压型钢板，既彩色涂层钢板或以镀锌钢板为原材，经辊压冷弯成

型的建筑用周维护板材。也可采用1.5厚玻璃钢采光板。

2.1.3 有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强

材料，以合成树脂为粘合剂，经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm，透光率≥80%。

2.1.4 通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》GB/T4237、《不锈

七. 通风天窗结构示意图

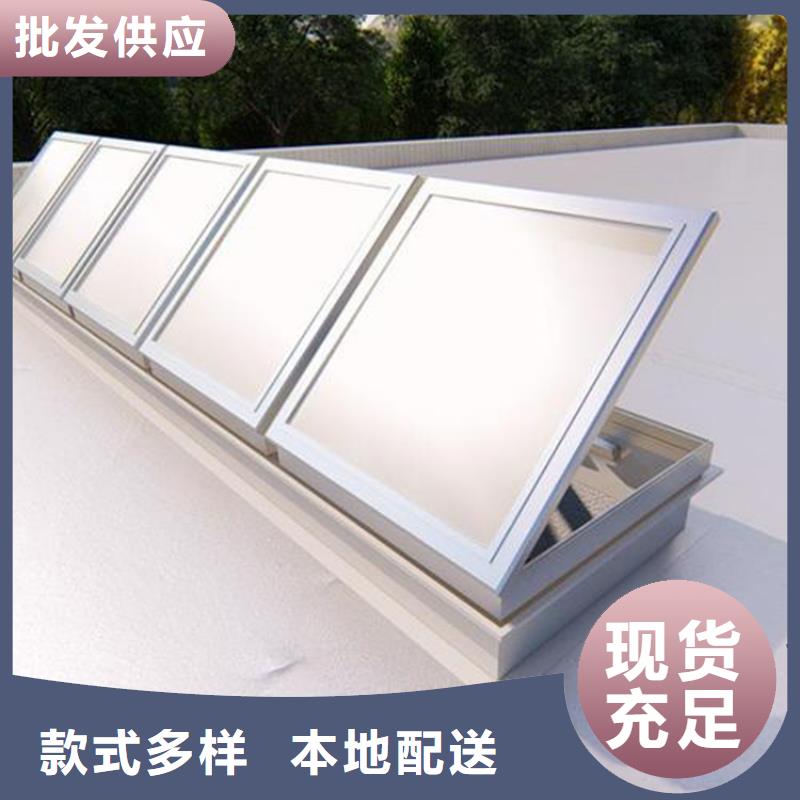

1、电动采光排烟天窗适用于以采光为主，通风为辅的建筑;

  2、其完全开启时，排烟量大，三字型天窗开启角度为60°;

  3、电动采光排烟天窗窗体上面与安装面平行，风阻系数小;

  4、天窗的气密、水密、抗风压性能均符合GB/T7106-2008的规定;采光性能符合GB/T11976-2002的规定。

  5、电动采光排烟天窗窗框材料采用铝合金型材，其抗拉强度为160N/mm2，屈服强度为110N/mm2，硬度HV≥58.，壁厚为1.4。

电动采光排烟天窗采光材料可选择夹层玻璃、玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料;

箱型骨架式顺坡自然通风器安装于屋顶坡面上，呈顺坡形态布置。其骨架为箱体结构，侧骨架为热镀锌钢板整体成型，箱型骨架具有更好的机械性能及抗腐蚀能力，兼具通风与采光双重功能。

暗扣式顺坡自然通风器安装于屋顶坡面上，顺坡布置，从外观上看属于流线型顺坡自然通风器的一种分类。产品是由骨架、外护板、防雨板、排水槽、阀板、电动或手动执行器组成。阀板开关采用电动或手动控制，其骨架由型材焊接，防雨板采用彩板或采光板（FRP）制作。流线型构造，一般体积较大，对应的通风量也较大。
